Anwendung und Allgemeines
Diese Unterlegscheibe in viereckiger Form findet ihren häufigsten Anwendungsbereich in der Holzverarbeitung. Durch ihre einmalige Form entwickelt sie Vorteile, die andere Unterlegscheiben nicht bringen.
DIN-Norm / ISO-Norm
Die DIN 436 beschreibt Unterlegscheiben in viereckiger Form. Darüber hinaus befindet sich in der Mitte der Scheibe ein Loch, welche als Führung für die dazugehörige Schraube fungiert. Darüber hinaus gibt es keine weiteren Merkmale dieser Norm. Dementsprechend gibt es Modelle dieser Art auch in den unterschiedlichsten Materialien. Bei uns finden Sie Vierkantunterlegscheiben in Edelstahl, feuerverzinkt und vielen weiteren Materialien.
Form

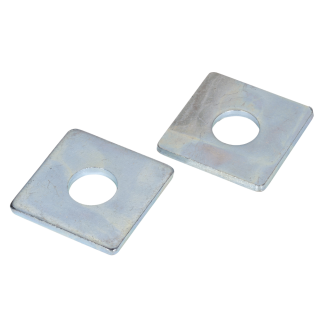

Bei dieser Unterlegscheibe handelt es sich um ein dünnes Viereck mit leicht abgerundeten Kanten. Diese Form bietet einen entscheidenden Vorteil. Da der Durchmesser nicht an jeder Stelle gleich groß ist, wie es bei einem Kreis der Fall wäre, entsteht eine weitaus größere Auflagefläche. Somit verteilt sich die Kraft im montierten Zustand noch besser. Aus eben diesem Grund ist diese Scheibe auch so beliebt für Holzverbindungen, denn bessere Kraftverteilung bedeutet auch eine materialschonende Montage.
Montage
Unterlegscheiben verfügen weder über ein Gewinde noch über einen Antrieb. Diese sind nicht nötig, denn sie werden einfach bündig auf das Gewinde des zu verschraubenden Bauteils gelegt und anschließend durch den Druck der Schraube gehalten. Dabei hat die erhöhte Auflagefläche nicht nur die Aufgabe, Schäden vorzubeugen. Zusätzlich dazu entsteht ein weitaus besserer Halt.
Material
Auf dem Stahl dieser Scheibe wurde eine galvanische Verzinkung aufgetragen. Bei einer solchen Verzinkung wird das Werkstück in ein Zinkbad getaucht, wodurch eine aufliegende Zinkschicht aufgetragen wird. Da auch Zink oxidiert, ergibt sich die Frage, wie genau diese Schutzschicht funktioniert. Die Funktionsweise geht auf die galvanische Zelle und die elektrochemische Spannungsreihe zurück. Laut Letzterer ist Zink weniger edel als Stahl und somit entsteht bei Wasserkontakt die besagte galvanische Zelle.
In solchen Zellen rostet immer nur das unedlere Metall. In diesem Fall würde also die Zinkschicht in Lösung gehen und die Stahlscheibe unbeschadet bleiben. Folglich ist dieser Korrosionsschutz nicht von allzu langer Dauer und darf deshalb nie in feuchter oder nasser Umgebung verwendet werden. Edelstahl eignet sich für solche Umgebungen weitaus besser.
Passendes Zubehör
Vierkant-Scheiben kommen vornehmlich bei Holzverbindungen zum Einsatz. Das einzige Zubehör, was Sie also hier brauchen, sind Holzschrauben oder Holzbauschrauben. Finden Sie alles, was Sie brauchen einfach bei uns im Shop.
Technische Zeichnung und Daten
| DIN 436 Technische Daten |
| Nenngröße |
d |
a |
h |
| M10 |
11 |
30 |
3 |
| M12 |
13,5 |
40 |
4 |
| M16 |
17,5 |
50 |
4 |
| M20 |
22 |
60 |
5 |
| M22 |
24 |
70 |
5 |
| M24 |
26 |
80 |
6 |
| M27 |
30 |
90 |
6 |
| M30 |
33 |
95 |
6 |
| M33 |
36 |
100 |
6 |
| M36 |
39 |
100 |
6 |
| M39 |
42 |
125 |
8 |
| M42 |
45 |
135 |
8 |
| M45 |
48 |
140 |
8 |
| M48 |
52 |
150 |
10 |
| M52 |
56 |
160 |
10 |
