Anwendung und Allgemeines
Vierkant-Scheiben der DIN 436 verwendet man vorwiegend bei Holzverbindungen. Das lässt sich ganz einfach damit begründen, dass eine Unterlegscheibe gerade bei weichen Materialien wie Holz extrem zum Materialschutz beiträgt. Allerdings sollten Sie darauf achten, diese Scheibe nur für Verbindungen in trockenen Umgebungen zu verwenden, da sie keine Schutzbeschichtung besitzt.
DIN-Norm / ISO-Norm
Die DIN 436 beschreibt Vierkantscheiben für Holzkonstruktionen. Diese Spezialscheiben haben eine viereckige Form mit eher rundlichen Kanten. Weitere Anforderungen an diese Norm gibt es jedoch nicht. Wenn man bedenkt, dass es sich hier um eine Unterlegscheibe handelt, sind diese Eigenschaften jedoch schon sehr begrenzend.

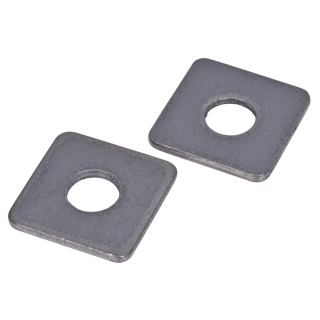

Form
Die viereckige Form der Scheibe erhöht die Auflagefläche im Vergleich zu einer runden Unterlegscheibe. Gerade bei Holzverbindungen ist das ein Vorteil, denn so erhöht sich die Auflagefläche und damit die Kraftverteilung, was Materialschäden am Holz vorbeugt.
In der Mitte befindet sich, wie bei anderen Unterlegscheiben, ein Loch, durch welches die Schraube geführt wird. Dabei handelt es sich bei diesem Loch nicht um ein Gewinde.
Montage
Die Schraube wird bei der Montage einfach durch das Loch der Scheibe gesteckt und dann herkömmlich mit dem Gewinde des Bauteils verarbeitet. Folglich ist kein Antrieb und auch kein Gewinde bei einer Unterlegscheibe nötig. Das Loch in der Mitte reicht vollkommen aus. Ist so eine Scheibe jedoch erst ein Mal montiert, erzeugt die höhere Auflagefläche eine weitaus bessere Kraftverteilung. Dadurch verringert man nicht nur die Gefahr von Druckschäden, sondern auch der Halt immens verstärkt.
Material
Blanker Stahl bietet zwar keinen Schutz vor Rost, dafür ist er billiger als beschichtete Varianten und insbesondere Edelstahl und sieht mit seiner matten Optik sogar recht schick aus. Allerdings sollten Sie auch darauf achten, diese Scheibe niemals Feuchtigkeit oder Nässe auszusetzen, ansonsten entstehen Schäden und die Sicherheit Ihrer Verbindung lässt nach oder gibt völlig nach. In solchen Umgebungen raten wir grundsätzlich zu Edelstahl.
Passendes Zubehör
Um eine sichere Holzverbindung herzustellen, benötigen Sie neben Vierkantscheiben nur die richtigen Schrauben. Bei uns finden Sie Holzschrauben, sowie Holzbauschrauben in verschiedensten Materialien. Bei uns im Shop werden Sie sicherlich fündig.
Technische Zeichnung und Daten
| DIN 436 Technische Daten |
| Nenngröße | d | a | h |
| M10 | 11 | 30 | 3 |
| M12 | 13,5 | 40 | 4 |
| M16 | 17,5 | 50 | 4 |
| M20 | 22 | 60 | 5 |
| M22 | 24 | 70 | 5 |
| M24 | 26 | 80 | 6 |
| M27 | 30 | 90 | 6 |
| M30 | 33 | 95 | 6 |
| M33 | 36 | 100 | 6 |
| M36 | 39 | 100 | 6 |
| M39 | 42 | 125 | 8 |
| M42 | 45 | 135 | 8 |
| M45 | 48 | 140 | 8 |
| M48 | 52 | 150 | 10 |
| M52 | 56 | 160 | 10 |
