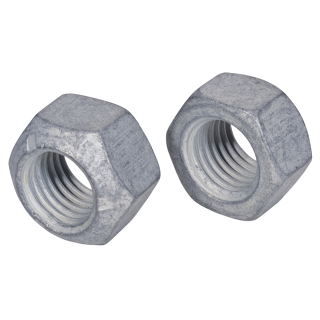

Anwendung und Allgemeines
Diese Sicherungsmutter wird insbesondere in den Bereichen eingesetzt, in denen eine dauerhafte Montage gewünscht ist und ein unbeabsichtigtes Lösen um jeden Preis vermieden werden soll. Während dies beim Bau eines Tisches wohl eher weniger notwendig ist, gibt es doch Bereiche, in denen Materialversagen unerwünscht ist. So wurde auch das Material auf diesen Punkt optimiert. Statt einer herkömmlichen Verzinkung hat man hier einen Zinklamellenüberzug aufgetragen.
DIN-Norm / ISO-Norm
Die DIN 980 beschreibt Sechskantmuttern mit einem Klemmteil und metrischem Regelgewinde. Diese Norm ist Teil der Sicherungsmuttern, welche auf der Ober- oder Unterseite ein Klemmteil besitzen. Dieses Klemmteil kann unterschiedliche Formen annehmen, hat jedoch immer die gleiche Aufgabe: die zusätzliche Sicherung der Mutter. Andere Namen für diese Muttern sind selbstsichernde, selbsthemmende oder einfach Stoppmuttern. In unserem Sortiment können Sie Muttern der DIN 980 in den unterschiedlichsten Formen und Materialausführungen erhalten. Mit Abschaffung der deutschen Industrienorm wurde diese DIN in die ISO 7042 übersetzt.
Form
Die allseits beliebte Form des gleichseitigen Sechsecks wird auch für diese Mutter genutzt. Bei dieser Form entsteht ein 120-Grad-Winkel zwischen benachbarten Seiten, welcher entscheidende Vorzüge für den Antrieb bietet. In der Mitte der Mutter sitzt das metrische Regelgewinde, welches keine genaueren Spezifikationen aufweist.
Die Selbstsicherung entsteht durch das Verformen des Klemmteils bei der Montage. Dies ist auch der Grund dafür, dass dieses Bauteil niemals nur von Hand angebracht wird. Ihre Finger werden niemals in der Lage sein, die nötige Kraft aufzubringen, um das Klemmteil korrekt zu verformen.
Antrieb
Wie bei jeder herkömmlichen Sechskantmutter liegt auch hier der Außensechskant-Antrieb vor. Der Außensechskant wird kinderleicht von oben oder seitlich angebracht. Aufgrund dieser Eigenschaft eignen sich Muttern mit diesem Antrieb besonders gut für schwer zugängliche Verbindungen. Darüber hinaus entsteht dank des angesprochenen Winkels eine beinahe perfekte Kraftübertragung und damit einhergehendes Anzug-Drehmoment. Für gewöhnlich erfolgt die Montage mit einem passenden Schlüssel.
Material
Anders als die galvanische Verzinkung handelt es sich beim Zinklamellenüberzug nicht um ein Verfahren, welches elektrolytisch aufgetragen wird. Somit entfällt das Risiko einer Wasserstoffversprödung bei Muttern der Festigkeitsklasse 10 und auch der Rostschutz ist weitaus zuverlässiger als der einer herkömmlichen Verzinkung. Diese Oberflächenbeschichtung besteht aus Zink- und Aluminiumlamellen, die durch eine anorganische Matrix miteinander zusammenhängen. Zinklamellenüberzug ist ein Begriff, den man recht selten findet. Dies liegt daran, dass viele Hersteller ihren eigenen Namen für diese Beschichtung erfanden und diese fortlaufend benutzen.
Diese Beschichtung eignet sich zwar für die Verwendung im überdachten Außenbereich, allerdings bietet nur Edelstahl einen dauerhaft zuverlässigen Rostschutz. Die Festigkeit liegt hier bei einem Wert von 8, welcher einer Zugfestigkeit von 800 n/mm² entspricht. Somit befindet sich diese Mutter im mittleren Segment der Festigkeitsklassen und hält den meisten Belastungen stand.
Passendes Zubehör
Sowohl passende Schrauben als auch dazugehörige Schlüssel können Sie problemlos in unserem Sortiment finden und mit wenigen Klicks bestellen. Sollten Sie noch ein wenig mehr Zubehör benötigen, können wir Ihnen garantiert behilflich sein, denn unsere Produkte reichen weit über die Befestigungstechnik hinaus.
Technische Zeichnung und Daten
| DIN 980 Technische Daten |
| Maße |
h max. |
m min. |
s |
| M3 |
3,7 |
1,65 |
5,5 |
| M4 |
4,2 |
2,2 |
7 |
| M5 |
5,1 |
2,75 |
8 |
| M6 |
6 |
3,3 |
10 |
| M8 |
8 |
4,4 |
13 |
| M10 |
10 |
5,5 |
17 |
| M12 |
12 |
6,6 |
19 |
| M14 |
14 |
7,7 |
22 |
| M16 |
16 |
8,8 |
24 |
| M18 |
18 |
9,9 |
27 |
| M20 |
20 |
11 |
30 |
| M22 |
22 |
12,2 |
32 |
| M24 |
24 |
13,2 |
36 |
| M27 |
27 |
14,8 |
41 |
| M30 |
30 |
16,5 |
46 |
| M33 |
33 |
18,2 |
50 |
| M36 |
36 |
19,8 |
55 |
| M39 |
39 |
21,5 |
60 |
