Anwendung und Allgemeines
Eine Sicherungsmutter mit Feingewinde ist extrem sicher und stabil. Durch ihre Form als Sechskantmutter gestaltet sich die Anbringung sehr leicht und platzsparend. Als Sicherungsmutter zeichnet sie sich durch einen festen, langfristigen Halt im montierten Zustand aus.
DIN-Norm / ISO-Norm
Die DIN 980 beschreibt Sechskantmuttern mit metrischem Innengewinde und Klemmteil. Dementsprechend gehören sie zur Gruppe der Sicherungsmuttern, welche umgangssprachlich auch selbsthemmende, selbstsichernde oder einfach nur Stoppmuttern genannt werden. Bei solchen Muttern liegen Klemmteile in den unterschiedlichsten Formen und Ausführungen vor. In unserem Online-Shop finden Sie Muttern der DIN 980 in den unterschiedlichsten Materialausführungen. Von verzinktem Stahl mit Festigkeit 10 bis zu feuerverzinkten Ausführungen oder Varianten aus Edelstahl.
Form

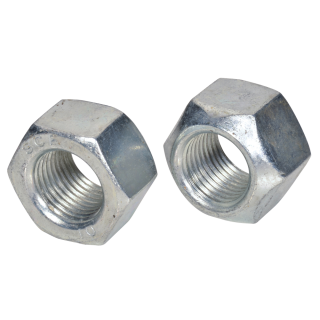

Diese Mutter ist wie ein hexagonales Polygon geformt. Einfacher ausgedrückt handelt es sich hier um ein gleichseitiges Sechseck. Demzufolge liegt ein 120-Grad-Winkel von Seite zu Seite, vor, welcher auch die entscheidende Eigenschaft für den Antrieb darstellt. In der Mitte der Mutter liegt das Feingewinde. Auf der Unterseite liegt das eingestanzte Klemmteil.
Bei der Montage muss das Klemmteil auf jeden Fall nach unten zeigen, ansonsten kann es zu Materialschäden an der Schraube kommen. Wenn Sie das Klemmteil jedoch richtig herum anbringen, so wird es sich im Bauteil verformen und quasi einrasten. Die Mutter ist danach unwiderruflich mit dem Werkstoff verbunden.
Gewinde
Das Feingewinde spielt den besagten Vorteilen nur noch weiter in die Hände. Diese Gewindeart wird meist verwendet, wenn eine noch bessere Kraftübertragung bei der Anbringung benötigt wird und das Lösungsmoment möglichst gering gehalten werden soll. Dank der niedrigeren Gewindesteigung bietet ein Feingewinde beides.
Antrieb
Einer der beliebtesten und vorteilhaftesten Antriebsarten ist der Außensechskantantrieb und eben dieser wird auch auf diesem Produkt angewandt. Dank des Winkels der sechseckigen Form entsteht eine extrem gute Kraftübertragung. Zusätzlich dazu bietet der Außensechskant ein sehr günstiges Anzug-Drehmoment. Die Montage dieser Mutter ist sehr einfach. Damit jedoch das Klemmteil sich verformt und die Sicherungsmutter so ihren Zweck erfüllen kann, ist einiges an Kraftaufwand nötig. Daher ist eine Montage mit der Hand nicht möglich, stattdessen braucht es den passenden Schlüssel.
Aufgrund der besonderen Form kann diese Mutter mit einem Schlüssel sowohl von der Seite, als auch von oben befestigt werden. Das ist besonders für Montagen in engen Räumen extrem praktisch.
Material
Zwar hat die Mutter dank der Verzinkung kurzfristiger Nässe etwas entgegenzusetzen, doch für Orte, an denen die Muttern Feuchtigkeit oder Nässe ausgesetzt sind, empfehlen wir grundsätzlich immer Edelstahl.
Bei verzinktem Stahl handelt es sich um Bauteile, die mit einem Zinkbad bearbeitet wurden. Dadurch entsteht eine Oberflächenschicht aus Zink, die locker aufliegt. Wer das Prinzip einer Opferanode kennt, kennt auch die Funktionsweise einer Galvanisierung. Aufgrund der unterschiedlich edlen Eigenschaften von Stahl und Zink korrodiert immer nur das Zink, wenn Kontakt mit Wasser besteht. Ist die Zinkschicht einmal aufgebraucht, so wird zwangsläufig auch die Stahlmutter rosten.
Die Festigkeitsklasse dieser Mutter liegt bei einem Wert von 10. Somit liegt sie weit im oberen Bereich der Festigkeit und hält vielen Belastungen stand. Die Zugfestigkeit liegt bei 1000 n/mm²
Passendes Zubehör
Wie bereits erwähnt, lässt sich diese Mutter nur mit dem passenden Schlüssel korrekt montieren. Auch die Schrauben müssen abgestimmt sein. Hierbei sollten Sie neben dem Feingewinde auf eine ähnliche Festigkeit achten. Finden Sie das passende Zubehör bei uns im Online-Shop.
Technische Zeichnung und Daten
DIN 980 Technische Daten |
Maße | h max. | m min. | s |
M3 | 3,7 | 1,65 | 5,5 |
M4 | 4,2 | 2,2 | 7 |
M5 | 5,1 | 2,75 | 8 |
M6 | 6 | 3,3 | 10 |
M8 | 8 | 4,4 | 13 |
M10 | 10 | 5,5 | 17 |
M12 | 12 | 6,6 | 19 |
M14 | 14 | 7,7 | 22 |
M16 | 16 | 8,8 | 24 |
M18 | 18 | 9,9 | 27 |
M20 | 20 | 11 | 30 |
M22 | 22 | 12,2 | 32 |
M24 | 24 | 13,2 | 36 |
M27 | 27 | 14,8 | 41 |
M30 | 30 | 16,5 | 46 |
M33 | 33 | 18,2 | 50 |
M36 | 36 | 19,8 | 55 |
M39 | 39 | 21,5 | 60 |
