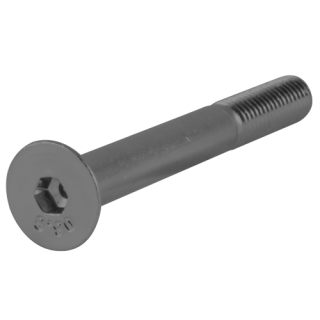

Anwendung und Allgemeines
Diese Senkschraube hat viele Anwendungsbereiche. Während das Material, welches verbunden werden soll, vordergründig keine Rolle spielt, kommt es hier insbesondere darauf an, dass die Schraube später in der Oberfläche untergehen soll. Wer also keinen Überstand mag oder die Verletzungsgefahr minimieren möchte, liegt mit dieser Schraube auf jeden Fall richtig. Achten Sie nur darauf, dass die Schraube nicht in einer feuchten Umgebung verwendet wird, denn blanker Stahl rostet schnell.
DIN-Norm / ISO-Norm
Die DIN 7991 beschreibt Senkschrauben, egal mit welchem Gewinde, Material oder Antriebsform, obgleich alle unsere Schrauben nach der DIN 7991 einen Innensechskantantrieb haben. Senkschrauben gehören zu den Bestsellern unter den Schrauben und das mit gutem Grund. Die zur DIN 7991 übertragbare ISO-Norm ist die ISO 10642.
Kopfform
Der sogenannte Senkkopf hat die Aufgabe, vollständig im Bauteil zu verschwinden. Bei Holz bohrt sich der Kopf beim Festziehen von selbst in das Material und verschmilzt mit der Oberfläche. Bei Metall hingegen muss vorgefräst werden. Das Versinken im Werkstoff hat den großen Vorteil, dass die Oberfläche nicht vergrößert wird und somit auch die Verletzungsgefahr verringert ist. Darüber hinaus entfällt auch das Risiko, dass andere Bauteile hängen bleiben oder verkanten.
Antrieb
Da der Kopf dieser Schraubenart im Material versinken soll, kommt hier kein Antrieb infrage, der von außen gegriffen werden muss. Deshalb verwendet man hier den Innensechskantantrieb. Diese Antriebsart wird anders als der Namensvetter Außensechskant ausschließlich von oben montiert und bietet eine geringere Kraftübertragung. Auf der anderen Seite ist diese Antriebsform sehr platzsparend und auch der benötigte Innensechskantschlüssel fällt meist sehr klein aus. Somit eignet sich diese Schraube besonders für schwer erreichbare Bauteile.
Gewinde
Hier handelt es sich um ein metrisches Gewinde. Die Gewindelänge erfolgt nach Wahl des Herstellers. Je nach Schraubenlänge kann das ein Teil- oder Vollgewinde sein. Bei einem Teilgewinde findet man neben einer fehlenden Spitze ein nicht durchgängiges Gewinde. Bevor der Körper auf den Kopf trifft, mündet das Gewinde in einem glatten Schaft, welcher wiederum bis zum Kopf reicht. Bei der Durchsteckmontage wird das Bauteil durch eine Mutter oder ein Gegengewinde am Ende der Schraube gesichert. Demzufolge ergibt sich ein besonders sicherer Halt.
Material
Stahl ist mit Abstand der beliebteste Werkstoff in der Befestigungstechnik. Das liegt hauptsächlich an der leichten Verarbeitungsweise und der gleichbleibenden Stabilität des Metalls. Meistens wählt man eine zusätzliche Beschichtung, um einen gewissen Korrosionsschutz zu liefern. Bei dieser Schraube bekommen Sie allerdings den blanken, schwarz gefärbten Stahl. Mit seiner schlichten rauen Optik eignet er sich insbesondere in Bauteilen, in denen die Schrauben nicht auffallen sollen. Kombiniert mit dem Senkkopf ist diese Schraube nahezu unsichtbar, wenn sie erst einmal verbaut ist. Die Festigkeit von 8.8 sollte den meisten Belastungen standhalten. Diese Klasse stellt den Standard der Stabilität dar und ergibt eine Zugfestigkeit von 800 n/mm² und eine Streckgrenze von 640 n/mm².
Passendes Zubehör
Diese Schraube wird mit einem Innensechskantschlüssel montiert, den Sie genauso wie die passenden Muttern und Unterlegscheiben bei uns im Shop erhalten. Auch alles Weitere, was ihr Handwerkerherz höherschlagen lässt, finden Sie bei uns.
Technische Zeichnung und Daten
| ISO 10642 Technische Daten |
| Maße |
dk
|
kmax
|
tmax
|
s |
| M1,6 |
3,2 |
x |
0,6 |
0,9 |
| M2 |
4 |
x |
0,75 |
1,3 |
| M2,5 |
5 |
x |
0,8 |
1,5 |
| M3 |
6,72 |
1,86 |
1,2 |
2 |
| M4 |
8,96 |
2,48 |
1,8 |
2,5 |
| M5 |
11,2 |
3,1 |
2,3 |
3 |
| M6 |
13,44 |
3,72 |
2,5 |
4 |
| M8 |
17,92 |
4,96 |
3,5 |
5 |
| M10 |
22,4 |
6,2 |
4,4 |
6 |
| M12 |
26,88 |
7,44 |
4,6 |
8 |
| M14 |
30,8 |
8,4 |
x |
10 |
| M16 |
33,6 |
8,8 |
5,3 |
10 |
| M20 |
40,32 |
10,16 |
5,9 |
12 |
| M22* |
36 |
13,1 |
x |
14 |
| M24* |
39 |
14 |
x |
14 |
*Maße entsprechen der DIN 7991 Achtung: Kopfwinkel 60° anstatt 90°!
Die Gewindelänge kann nach Wahl des Herstellers erfolgen. Sollten Sie ein bestimmtes Gewinde benötigen, dann kontaktieren Sie uns bitte.
