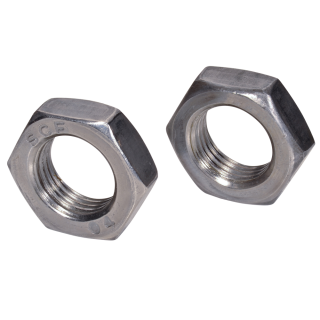

Anwendung und Allgemeines
Sechskantmuttern sind in der Befestigungstechnik besonders beliebt. Mögliche Einsatzbereiche sind jegliche metrische Schrauben, die nicht in einem Bauteil mit vorgefertigter Windung eingebaut werden. Allerdings ist dabei darauf zu achten, dass es sich um eine Schraube mit Feingewinde handelt, denn dieses Produkt wird mit einem metrischen Feingewinde geliefert.
DIN-Norm / ISO-Norm
Die DIN 439 lässt sich in zwei verschiedene ISO-Normen übertragen. Dabei ist die für diese Mutter entsprechende ISO, die ISO 8675 für Feingewinde und die ISO 4035 die Norm für das normale Regel-Gewinde. Jede dieser Normen beschreibt jedoch Sechskantmuttern ungeachtet des Materials oder der Form.
Kopfform
Die hexagonale Form am Außenrand bietet die Möglichkeit für das Anbringen mit einem passenden Sechskantschlüssel. Dadurch ergibt sich eine perfekte Kraftübertragung und ein optimaler Anzug-Drehmoment.
Form
Die niedrig ausgebildete Form ist weitaus platzsparender als normale Größen. Wenn Sie eine ruhige Hand haben, sind Sie hiermit korrekt bedient, denn das Anbringen kann durchaus knifflig werden.
Gewinde
Feingewinde haben eine weitaus höhere Anzahl an Gewinderippen und haben somit auch eine viel größere Oberfläche, auf welchem Halt am Gewinde der Schraube entstehen kann.
Material
Blanker roher Stahl sieht durch Oxidation des unbehandelten Stahls schwarz aus. Das kann in der richtigen Umgebung ein echter Hingucker sein und jede Schraube aus blankem Stahl abrunden oder einen Kontrast zu blinkenden Verzinkungen darstellen. Allerdings müssen Sie sich auch auf Rost einstellen, wenn diese Schrauben Kontakt mit Feuchtigkeit haben.
Passendes Zubehör
Zu jedem Topf gehört auch ein Deckel. Genauso gehören auch passende Schrauben zu diesen Muttern. Egal um welches Modell es sich handelt, bei Theo-Schrauben werden Sie ganz sicher fündig.
Technische Zeichnung und Daten
| DIN 439 Technische Daten |
| Maße | m | s |
| M2 | 1,2 | 4 |
| M2,5 | 1,6 | 5 |
| M3 | 1,8 | 5,5 |
| M3,5 | 2 | 6 |
| M4 | 2,2 | 7 |
| M5 | 2,7 | 8 |
| M6 | 3,2 | 10 |
| M8 | 4/5 | 13 |
| M10 | 5/6 | 16/17 |
| M12 | 6/7 | 18/19 |
| M14 | 7/8 | 21/22 |
| M16 | 8 | 24 |
| M18 | 9 | 27 |
| M20 | 10/9 | 30 |
| M22 | 11/10 | 34/32 |
| M24 | 12/10 | 36 |
| M26 | 13/12 | 41 |
| M27 | 13,5/12 | 41 |
| M28 | 14/12 | 41 |
| M30 | 15/12 | 46 |
| M32 | 16/14 | 50 |
| M33 | 16,5/14 | 50 |
| M35 | 17,5/14 | 55 |
| M36 | 18/14 | 55 |
| M38 | 19/16 | 60 |
| M39 | 19,5/16 | 60 |
| M40 | 20/16 | 60 |
| M42 | 21/16 | 65 |
| M45 | 22,5/18 | 70 |
| M48 | 24/18 | 75 |
| M50 | 25/20 | 75 |
| M52 | 26/20 | 80 |
