Kegelpfannen

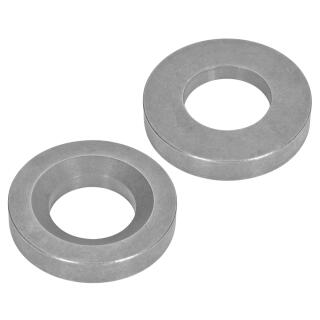

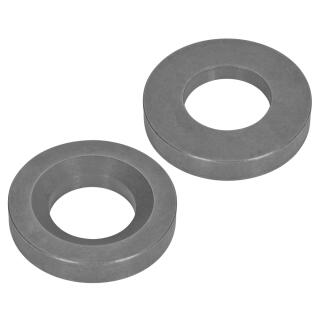

Kegelpfannen kommen immer zusammen mit Kugelscheiben dann zum Einsatz, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen. Durch die Paarung von Kegelpfannen und Kugelscheiben wird ein größeres Ausschwenken des Spannbolzens ermöglicht. Kugelscheiben sind im Prinzip eine Sonderform der Unterlegscheibe. In Verbindung mit Kegelpfannen bieten sie eine Verkippung. Hierbei bleibt ein Linienkontakt zwischen den Bauteilen erhalten. Dadurch wird eine verlässliche Spannung bei unebenen Bauteilen mit nicht parallelen Flächen erzielt. Die beiden Teile bilden eine Einheit und können nicht verrutschen. Kegelpfannen und Kugelscheiben sind nach der DIN 6319 genormt. Die Kegelpfanne der Form G wird hauptsächlich bei Langlöchern eingesetzt und eignet sich nur für geschlossene, ebene Ringflächen.
Aufbau
Im Prinzip handelt es sich bei einer Kugelscheibe um eine Kugelschicht als Teil einer Vollkugel, welche von zwei parallelen Ebenen ausgeschnitten ist. Die Kegelpfanne bildet das passende Gegenstück. Die Scheibe wird in sie hineingesetzt. In einigen Fällen, wie zum Beispiel bei einem Spanneisen, kann es bei Bauteilen zu Unebenheiten kommen. Aufgrund der unterschiedlichen Höhen entsteht eine Schräglage zwischen Werkstück und Unterlage. Hier kann der Einsatz von Kugelscheiben und Kegelpfannen einen sicheren Ausgleich der geneigten Flächen erzielen. Zudem werden dadurch auch ein Verspannen und ein Rückfedern nach dem Ausbauen verhindert.
Material
In unserem Shop bieten wir Ihnen Kegelpfannen und Kugelscheiben aus Stahl blank, Stahl verzinkt und Edelstahl an.
Stahl blank
Eisen ist der Hauptbestandteil von Stahl. Stahl wird auch als Eisen-Kohlenstofflegierung definiert, deren Kohlenstoff-Massenanteil bei maximal 2 % liegt. Legierungen aus Eisen und Kohlenstoff, bei denen der Kohlenstoff-Massenanteil bei über 2 % liegt, werden Gusseisen genannt. Im Gegensatz zu Stahl ist Gusseisen nicht plastisch formbar, lässt sich also nicht walzen oder schmieden. Einigen Stahlsorten werden, um gewünschte Stahleigenschaften zu erzielen, bestimmte Elemente hinzu legiert. Die Eigenschaften von Stahl sind generell abhängig vom Wärmebehandlungszustand, vom Mengenanteil der Begleitelemente sowie vom Mengenanteil der nachträglich hinzugefügten Legierungselemente. Blanker Stahl verfügt nur über einen geringen Widerstand gegenüber Korrosion. Er eignet sich daher hauptsächlich zur Anwendung in trockenen räumen im Innenbereich.
Stahl verzinkt
Wie schon erwähnt, verfügt Stahl nur über einen geringen Widerstand gegen Korrosion. Um Stahl also besser gegen Korrosion zu schützen, wird er mit einer dünnen Zinkschicht überzogen. Die dünne Zinkschicht bewirkt einen aktiven Korrosionsschutz, da sie gegenüber dem edleren Eisen als Opferanode dient.
Edelstahl
Edelstahl fällt im Vergleich zu anderen Stahlsorten durch seine besondere Reinheit auf. Mit Reinheit ist in diesem Fall gemeint, dass bestimmte Bestandteile einen gewissen Grad nicht überschreiten. Die wohl wichtigste und bekannteste Edelstahlsorte ist austenitischer Stahl, auch Austenit genannt. Man spricht hier auch von Chrom-Nickel-Stahl oder Chrom-Nickel-Molybdän-Stahl. Diese Edelstahlsorte ist besonders resistent gegen Rost und lässt sich einfach verarbeiten. Austenitischer Stahl ist immer weich, weil man ihn nicht härten kann. Austenit wird mit dem Buchstaben A abgekürzt, also A1, A2, A4, A4, A5 und A6. Die unterschiedlichen Austenitsorten sind unterschiedlich stark gegen Korrosion geschützt. So hat Edelstahl A1 einen befriedigenden Schutz gegen Rost, während A2 einen guten Schutz gegen Rost bietet. Edelstahl A4 ist nicht nur sehr gut gegen Rost, sondern auch sehr gut gegen Säure geschützt.
Kegelpfannen bei Theo Schrauben
In unserem Shop bieten wir Ihnen neben Keglpfannen und Kugelscheiben noch eine Vielzahl unterschiedlicher Scheiben an.
