ISO 8742

Unter der ISO 8742 findet man Knebelkerbstifte. Sie gehören zur Familie der Stifte und entsprechen der DIN 1475.

Aufbau und Anwendung

Eigentlich sind Verbindungsstifte nichts weiter als Nägel ohne Köpfe. Sie sind das einfachste und älteste Mittel, um Werkstücke miteinander zu verbinden. Bei Kerbstiften der ISO-Norm 8742 sind in den Umfang kurze Kerben eingebracht. Sie sorgen für einen festen Halt der Verbindungsstifte. Die kurzen Kerben bleiben auch nach der Demontage und Wiederverwendung noch erhalten. Soll eine Verbindung mithilfe der Verbindungsstifte geschaffen werden, muss zuerst eine Aufnahmebohrung durch alle miteinander zu verbindenden Bauteile erfolgen. Durch die Aufnahmebohrung wird dann der Verbindungsstift gesteckt. Es entsteht auf diese Weise eine formschlüssige Verbindung.

Auf Lager

Größe
VPE

ISO 8742 Knebelkerbstifte kurze Kerben Stahl blank

17,84 € *

Artikel 1 - 1 von 1

Material

Knebelkerbstifte der ISO 8742 bieten wir Ihnen in unserem Shop aus blankem Stahl an.

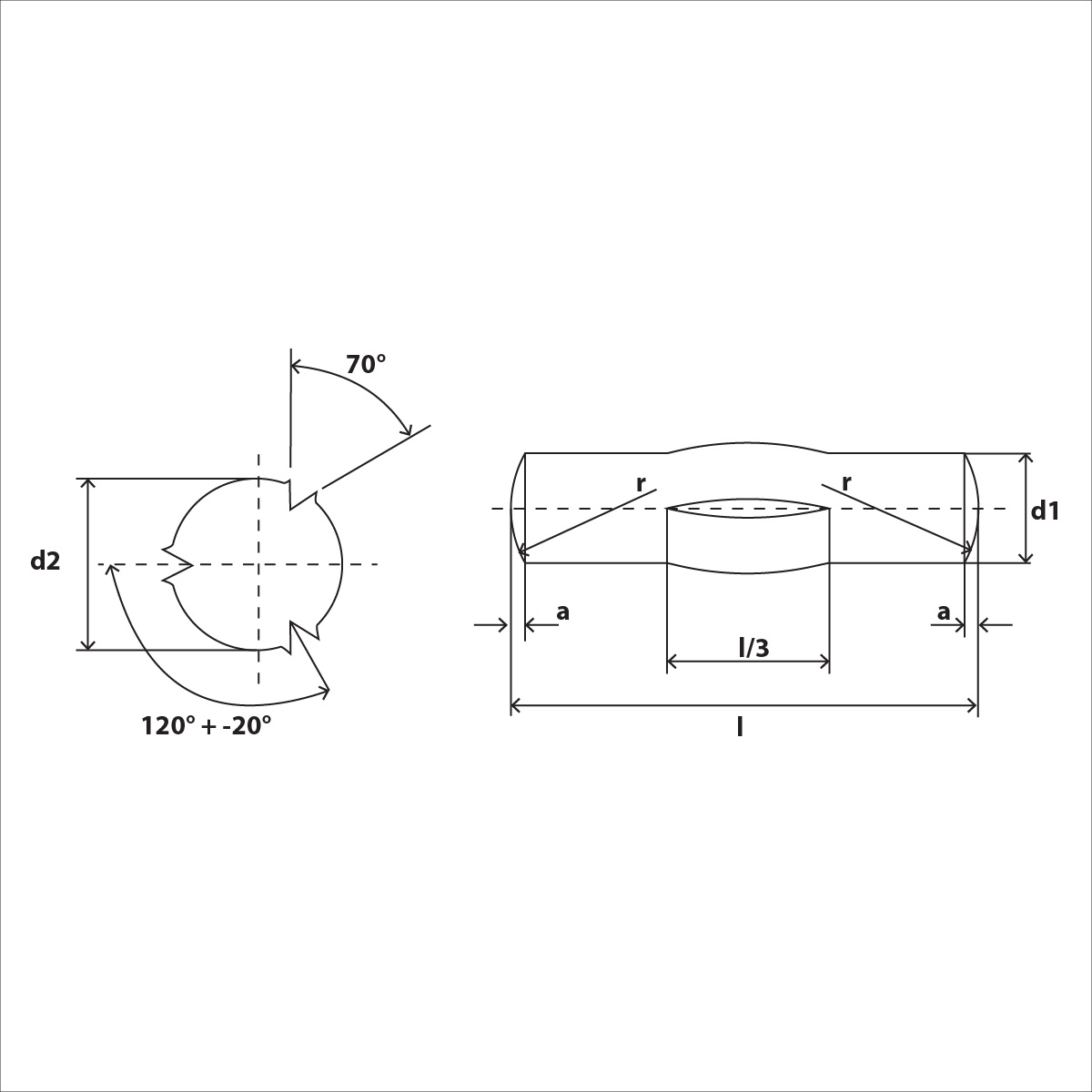

ISO-8742 Skizze

ISO 8742 Technische Daten
d1	1,5	2	2,5	3	4	5	6	8	10	12
d2	1,60-1,63	2,10-2,15	2,60-2,70	3,20-3,30	4,15-4,30	5,15-5,30	6,15-6,35	8,20-8,40	10,20-10,45	12,25-12,50
c	0,2	0,25	0,3	0,4	0,5	0,63	0,85	1	1,2	1,6
