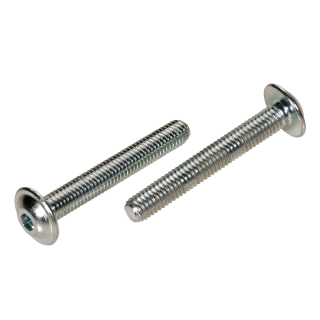

ISO 7380 Flachkopfschrauben mit Bund Innensechskant Stahl 10.9 verzinkt M 5x30 500 Stück

Artikelnummer: 1036-5x30-500

Hersteller Informationen:
Firmenname: Theo Schrauben GmbH
Adresse: Gubener Str. 5
Ort: 03185 Peitz
Link: Kontakt

Größe
VPE

Auswahl zurücksetzen

26,87 €

5,37 € pro 100 Stück

inkl. 19% USt. , zzgl. (Paket DHL)

ab	Artikelpreis / VE (500,00 Stück)	Grundpreis
5	24,23 €*	4,85 € pro 100 Stk
10	23,79 €*	4,76 € pro 100 Stk
20	23,38 €*	4,68 € pro 100 Stk

lieferbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Anwendung und Allgemeines

Flachrundkopfschrauben sind überaus beliebt, wenn es darum geht, die Verletzungsgefahr durch Schrauben zu verhindern. Meistens findet man solche Schrauben an Orten wie Spielplätzen oder Parkbänken wieder. Meistens werden mit diesen Schrauben metallene Bauteile verschraubt, allerdings gibt es auch Modelle für die Holzverarbeitung.

DIN-Norm / ISO-Norm

Die ISO 7380 hat keine entsprechende DIN und beschreibt Flachrundkopfschrauben mit Innensechskant und Vollgewinde. Diese Norm wird auch in ISO 7380-1 und 7830-2 aufgeteilt. Erstere ist die Standardversion, während die ISO 7830-2, bei der es sich um fast die gleiche Schraube handelt, einen Flansch am Kopf besitzt. Über das Material trifft die Norm keine eindeutige Aussage, womit sie die ISO 7830 in vielen verschiedenen Materialien und Festigkeiten erhalten können.

Kopfform

Der Kopf hat eine runde bis halbrunde Form, bevor diese im Flansch und anschließend im Körper endet. Durch diesen Aufbau entsteht eine größtenteils glatte Oberfläche und sorgt für weniger Kontakt und Reibungsmöglichkeiten. Der Flansch vergrößert die Auflagefläche der Schrauben, wodurch nicht nur ein schöner Look entsteht, sondern man sich die Verwendung von Unterlegscheiben sparen kann.

Antrieb

Der Innensechskant ist aufgrund seiner starken Kraftübertragung ein begehrter Antrieb. Er kann sehr einfach mit einem Innensechskantschlüssel montiert werden. Dabei ist die Montage überaus platzsparend, denn das benötigte Werkzeug ist klein, was wiederum das Festziehen sehr einfach macht.

Gewinde

Je nach Größe erhalten Sie ein Voll- oder Teilgewinde. Ein Vollgewinde besitzt Windungen auf der gesamten Länge des Körpers und sorgt somit für Halt auf ganzer Fläche. Anders als ein Teilgewinde, welches zwei Bauteile durch Zug aneinanderpresst, wird hier mehr eine Form von Druck ausgeübt.

Material

Verzinkter Stahl ist ein eher kurzlebiger Schutz vor Rost. Die sogenannte Galvanisierung, Verzinkung oder galvanische Verzinkung ist im Grunde nichts Weiteres als ein Zinkbad für die Schraube, welches eine Schutzschicht aufträgt. Diese Zinkschicht simuliert eine Opferanode, da Zink unedler ist als Stahl. Die dabei entstehende galvanische Zelle lässt zuerst die Zinkschicht verrosten, bevor der Stahl der Schraube angegriffen wird. Somit hat der Rostschutz eine gewisse Lebensdauer und macht verzinkten Stahl nicht zum Werkstoff der Wahl in dauerhaft feuchter Umgebung oder im Außenbereich. Greifen Sie stattdessen lieber zu Edelstahlschrauben.

Die Schraube weist eine außerordentliche Härte auf. Aus der Zugfestigkeit von 1000 n/mm² und der Streckgrenze von 900 n/mm² resultiert eine Gesamt-Festigkeit von 10.9. Somit liegt dieses Werkstück weit im oberen Bereich der Festigkeitsklassen und hält so ziemlich jeder Belastung stand. Allerdings beginnt mit 10.9 auch der Bereich für Wasserstoffversprödung anfällige Materialien.

Passendes Zubehör

Natürlich finden Sie bei uns nicht nur die richtigen Schrauben für Ihr Projekt, sondern auch die passenden Unterlegscheiben, Muttern und das entsprechende Werkzeug. Aber wir bieten noch viel mehr: Bei uns finden Sie alles vom Betriebsbedarf über Baustoffe bis zum Holzverbinder.

Technische Zeichnung und Daten

ISO 7380 Skizze

ISO 7380 Technische Daten
d	M 3	M 4	M 5	M 6
dk max.	5,7	7,6	9,5	10,5
dc max.	6,9	9,4	11,85	13,6
k max.	1,65	2,2	2,75	3,3
s	2	2,5	3	4
d	M 8	M 10	M 12	M 16
dk max.	14	17,5	21	28
dc max.	17,8	21,9	26	34
k max.	4,4	5,5	6,6	8,8
s	5	6	8	10
