ISO 7090

Unter der ISO 7090 findet man Unterlegscheiben. Sie entsprechen der Form B der DIN 125.

Aufbau und Anwendung

Scheiben der ISO-Norm 7090 kommen meistens im Metallbau zum Einsatz. Sie werden in Verbindung mit metrischen Schrauben eingesetzt. Dies sind in den meisten Fällen Sechskantschrauben, aber selbstverständlich sind auch andere Schraubenarten möglich. Aufgabe der Scheiben ist es, die Auflagefläche des Schraubenkopfes zu erhöhen. Hierfür wird die Unterlegscheibe vor dem Einsetzen der Schraube herausgeschoben und sitzt nach der Montage zwischen Oberfläche und Kopf der Konstruktion. Die Form der ISO-Norm 7090 hat an der Oberseite der Scheibe eine Fase.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 15 von 15
Artikel 1 - 15 von 15

Material

Unterlegscheiben der ISO 7090 bieten wir Ihnen in unserem Shop aus Edelstahl, Messing, Stahl blank, Stahl feuerverzinkt, Stahl gelb chromatiert, Stahl verzinkt und Stahl zinklamellenbeschichtet an.

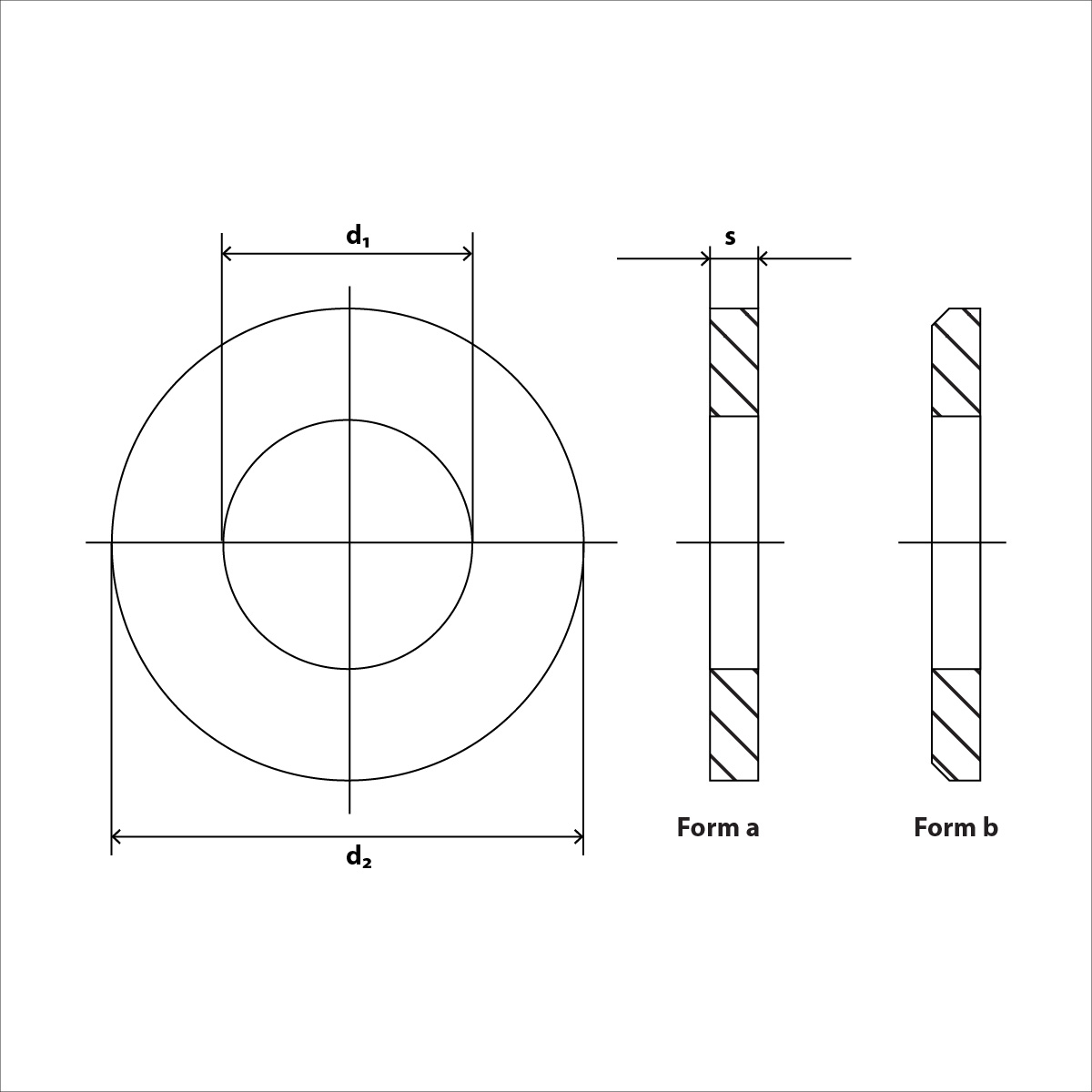

iso 7090 Skizze

ISO 7090 Technische Daten
d1 mm 1,1 1,3 1,5 1,7 1,8 2,2 2,4 2,5 2,7 3,2 3,7 4,3 5,3 6,4 8,4 10,5 13
für Gew. Größe M 1 M 1,2 M 1,5 M 1,6 M 1,7 M 2 M 2,2 M 2,3 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10 M 12
d2 mm 3 3,5 4 4 4,5 5 6 6 6 7 8 9 10 12 16 20 24
s 0,3 0,3 0,3 0,3 0,3 0,3 0,5 0,5 0,5 0,5 0,5 0,8 1 1,6 1,6 2 2,5
d1 mm 15 17 19 21 23 25 28 31 34 37 40 43 46 50 54 58
für Gew. Größe M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52 M56
d2 mm 28 30 34 37 39 44 50 56 60 66 72 78 85 92 98 105
s 2,5 3 3 3 3 4 4 4 5 5 6 7 7 8 8 9
