ISO 7047

Unter der ISO 7047 findet man Linsensenkschrauben mit Kreuzschlitz. Sie gehören zur Familie der Schrauben und entsprechen der DIN 966.

Aufbau und Anwendung

Schrauben der ISO-Norm 7047 haben ein metrisches Vollgewinde. Sie verfügen über einen Linsensenkkopf und ein metrisches Vollgewinde. Bei der Montage wird der Senkkopf der Schraube in das Werkstück eingearbeitet. Der Linsensenkopffteil des Kopfes bleibt jedoch dabei an der Oberfläche.

Größe
VPE

ISO 7047 Linsensenkschrauben Kreuzschlitz H Edelstahl A2

5,38 € *

Größe
VPE

ISO 7047 Linsensenkschrauben Kreuzschlitz H Edelstahl A4

6,35 € *

Größe
VPE

ISO 7047 Linsensenkschrauben Kreuzschlitz H Stahl 4.8 verzinkt

5,38 € *

Artikel 1 - 3 von 3

Material

In unserem Shop bieten wir Ihnen Linsensenkkschrauben der ISO 7047 aus Stahl verzinkt und Edelstahl an.

Edelstahl

Im Vergleich zu anderen Stahlsorten fällt Edelstahl durch seine besondere Reinheit auf. Edelstahl hat einen hohen Korrosionswiderstand und eignet sich dadurch auch hervorragend für Einsätze im Außenbereich.

Stahl verzinkt

Eisen ist der Hauptbestandteil von Stahl. Beim Verzinken wird der Stahl mit einer dünnen Zinkschicht überzogen. Die dünne Zinkschicht sorgt für einen aktiven Korrosionsschutz, da das Zink als Opferanode gegenüber dem edleren Eisen fungiert.

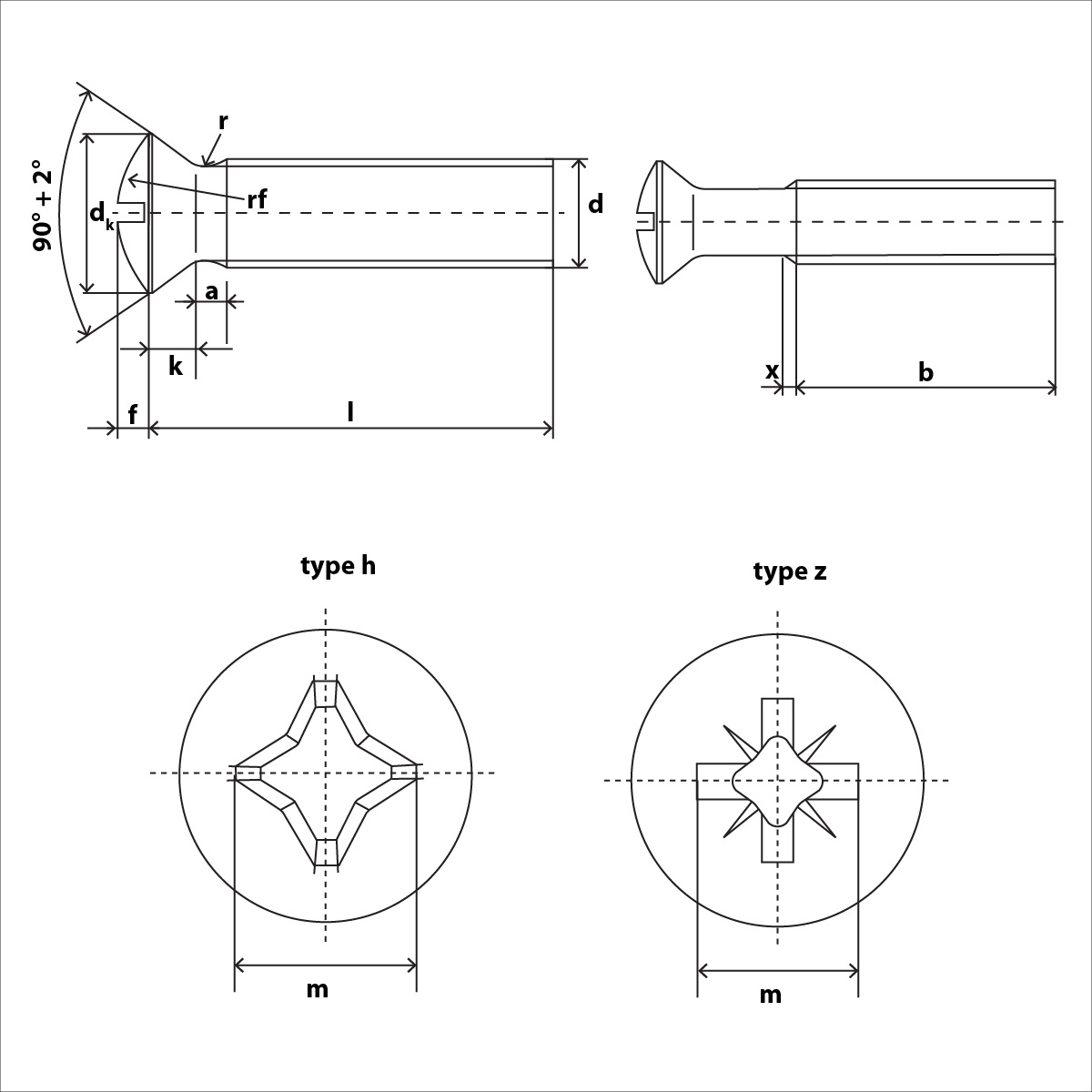

iso 7047 Skizze

ISO 7047 Technische Daten
d	M 2,5	M 3	M 4	M 5	M 6	M 8
k max	1,5	1,65	2,7	2,7	3,3	4,65
f	0,6	0,75	1	1,25	1,5	2
d2	4,7	5,6	8,4	9,3	11,3	15,8
m	2,8	3,1	4,5	5,3	6,8	9
Bit-PH	1	1	2	2	3	4

d - der Nenndurchmesser des Gewindes

kmax - Kopfhöhe

f - Höhe der Linse

d2 - Kopfdurchmesser
m - Rillenbreite
