ISO 2341

Unter der ISO 2341 findet man Bolzen mit Kopf und Splintloch. Sie entsprechen der DIN 1444.

Aufbau und Anwendung

Ein Bolzen ist ein Verbindungselement, das zylinderförmig ist. Um einfach demontierbar zu bleiben, wird es zumeist mit Radialspiel in die Aufnahmebohrung eingesetzt. Bolzen der ISO-Norm 2341 haben kein Gewinde. Sie kommen immer dann zum Einsatz, wenn eine Querbelastung durch Scherung besteht. Gegen das Herausfallen sind Bolzen der ISO-Norm 2341 durch den Kopf und das Splintloch gesichert. Sie stellen einen Formschluss zwischen dem Bolzen und den zu verbindenden Teilen sicher. Sie kommen immer dann zum Einsatz, wenn eine leicht zu lösende Verbindung entstehen soll.

Material

Bolzen der ISO 2341 bieten wir Ihnen in unserem Shop aus verzinktem Stahl an.

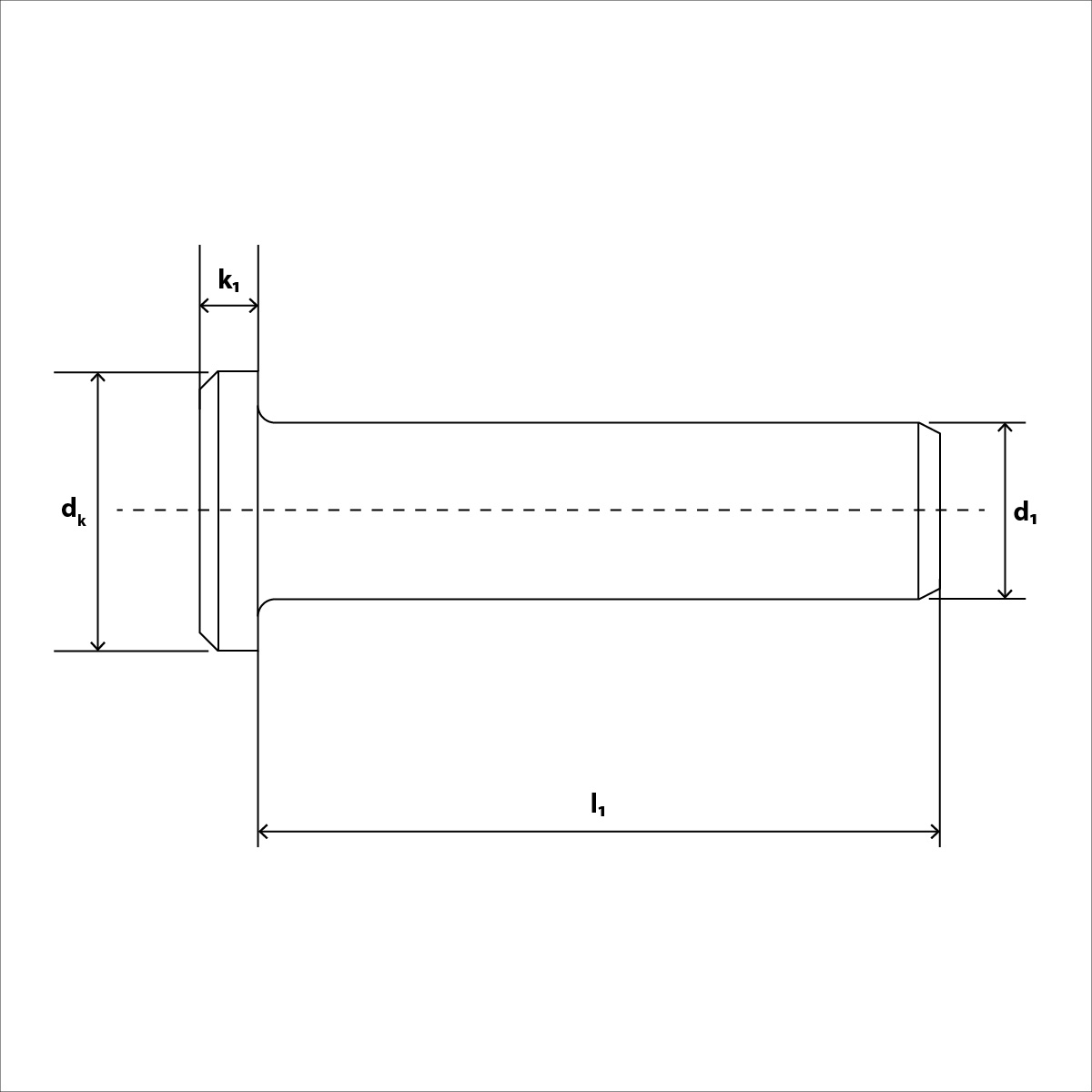

iso 2341 Skizze

Iso 2341
Maße	d2	d3	k	w	z1 max./td>	Z2	für Splint
8	14	2	3	3,5	2	1	2
10	18	3,2	4	4,5	2	1	3,2
12	20	3,2	4	5,5	3	1,6	3,2
16	25	4	4,5	6	3	1,6	4
18	28	5	5	7	3	1,6	5
20	30	5	5	8	4	2	5
