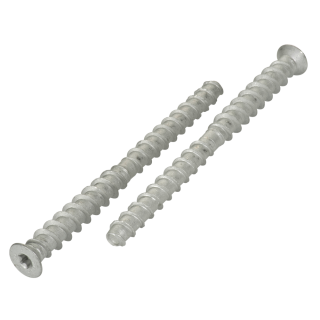

HECO MULTI-MONTI ®-TIMBERCONNECT - Die perfekte Kombination aus Schraubanker und Holzschraube
Früher war es sehr umständlich Holzbauteile auf Beton zu fixieren, dazu wurde dann meistens ein Spreizdübel, Klebeanker oder aber eine Gewindestange in Kombination mit Injektionsmörtel genutzt. Die Zeiten sind glücklichweise vorbei.
Ein sehr schöne Alternative liefert Heco mit der HECO MULTI-MONTI-Timberconnect. Im Grunde entspricht sie der bekannten und beliebten HECO MULTI-MONTI-Betonschraube, aber sie hat zusätzlich ein Holzgewinde, so wird die Fixierung des Holzbauteils sichergestellt.
Die Holz-Betonschraube wird per Durchsteckmontage angebracht. Die Bohrlöcher werden analog zum Kerndurchmesser vom jeweiligen Gewinde gebohrt und dann können auch schon die Schrauben befestigt werden.
Der besonders kleine Kopf fügt sich optimal in das Holz ein und bietet eine saubere und oberflächenbündige Versenkung. Egal bei welcher Holzdicke, es reicht ein Schraubanker. Über den Eurocode 5 erfolgt der Nachweis der Lasteinleitung ins Holz.
Dabei darf bei Querlasten bei Verwendung der MMS-TC auf den Biegenachweis nach ETAG 001 Anhang C, wie er bei herkömmlichen Dübeln gefordert wird, verzichtet werden. Neben höheren Lasten auf Zug ergeben sich so auch deutlich höhere übertragbare Querlasten, die überdies nicht von der Bauteildicke abhängig sind.
Die Nachweise gemäß Zulassung Z-21.1-1879 für die HECO MULTI-MONTI-TC basieren auf der ETAG (Beton) und DIN 1052 (Holzanschluss).
Produkteigenschaften
- T-Drive
- zwei Gewinde - Betongewinde und Holzgewinde
- Kohlenstoffstahl
- blau/weiß verzinkt
- Längen [mm]: 100, 130, 160
- Durchmesser [mm]: 7,5, 10, 12
Alle Vorteile auf einen Blick
- kleine Bohrdurchmesser
- alle Vorteile des Montagesystems HECO MULTI-MONTI
- keine Drehmomentkontrolle
- kleine Randabstände
- keine Aushärtezeiten
- allgemeine bauaufsichtliche Zulassung Z-21.1-1879 für Anschlüsse an Beton
Verarbeitung
- optimal geeignet zur Fixierung von Holzbauteilen auf Vollmauerwerk und Beton
- Übertragung hoher Zug- und Querkräfte ohne zusätzlichen konstruktiven Aufwand
- die MMS-TC ist im Holz versenkbar, daher reicht ein Produkt für viele Holzdicken
- leichte Montage mit passendem Setzwerkzeug
- maschinelle Verarbeitung
Anwendung bei der Fixierung von Holzbauteilen auf Vollmauerwerk und Beton.
Montageanleitung
1. Bohren
2. Bohrloch reinigen
3. Einschrauben
4. Fertig
Die MMS-TC mit der richtigen Schraubtiefe zu montieren, ist mit dem richtigen Setzwerkzeug ganz einfach. Auf dem Setzwerkzeug ist Einschraubtiefe in Form einer Skala gekennzeichnet.
Die Schraube wird immer die optimale Einschraubtiefe haben, da Sie diese mit dem Gummiring die genaue Stärke des Anbauteils justieren können.
