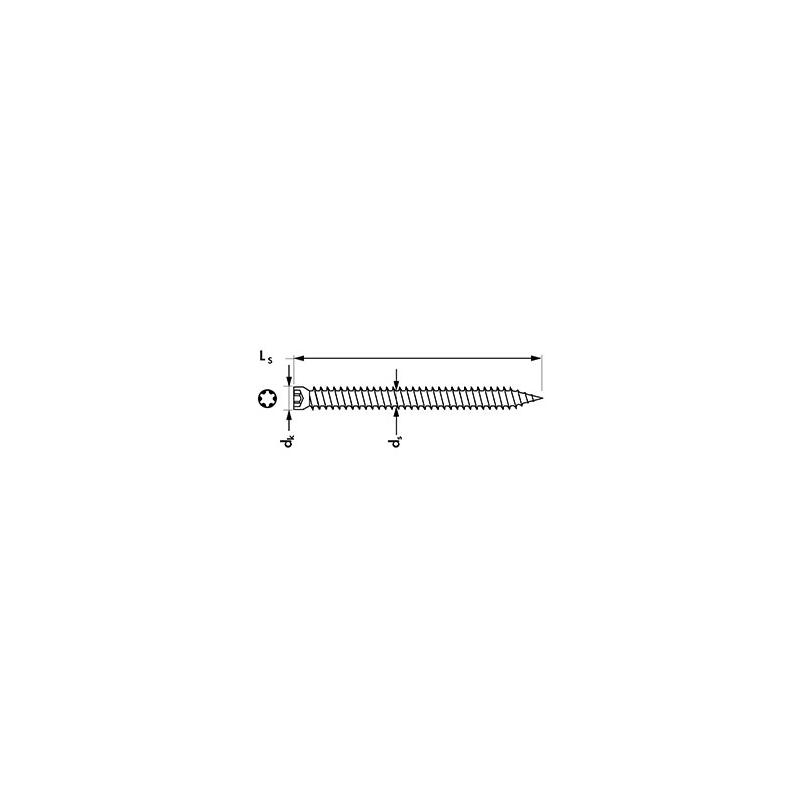

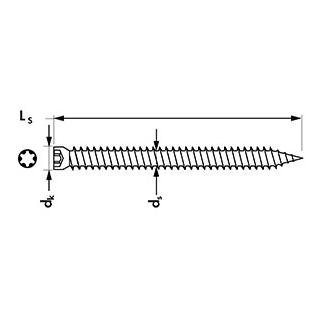

| Schrauben-Ø mm |
ds
|
7.5 |
| Schraubenlänge mm |
Ls
|
110 |
| Kopf-Ø mm |
dk
|
8.3 |
| Antrieb |
|
T30 |
| Nutzlänge Beton mm |
tfix
|
80 |
| Nutzlänge Vollziegel mm |
tfix
|
70 |
| Nutzlänge Lochstein mm |
tfix
|
50 |
| Nutzlänge Leichtbeton mm |
tfix
|
50 |
| Verpackung |
| Verpackt zu Stück |
|
50 |
| FS |
|
FS41 |
| Inhalt pro Sammelkarton |
|
450 |
| SK |
|
SK32 |
| Menge pro Palette |
|
16200 |
| Technische Daten |
| MRS Beton Zuglast (kN) Randabstand > 30mm |
|
1.2 |
| MRS Vollziegel Zuglast (kN) Randabstand > 30mm |
|
0.8 |
| MRS Lochstein Zuglast (kN) Randabstand > 30mm |
|
0.2 |
| MRS Leichtbeton Zuglast (kN) Randabstand > 30mm |
|
0.2 |
| MRS Beton Querlast (kN) Randabstand > 30mm |
|
0.8 |
| MRS Vollziegel Querlast (kN) Randabstand > 30mm |
|
0.5 |
| MRS Lochstein Querlast (kN) Randabstand > 30mm |
|
0.2 |
| MRS Leichtbeton Querlast (kN) Randabstand > 30mm |
|
0.1 |
| MRS Beton Querlast (kN) Randabstand > 60mm |
|
1.6 |
| MRS Vollziegel Querlast (kN) Randabstand > 60mm |
|
1.2 |
| MRS Lochstein Querlast (kN) Randabstand > 60mm |
|
0.5 |
| MRS Leichtbeton Querlast (kN) Randabstand > 60mm |
|
0.3 |
| MRS Beton Biegemoment (Nm) |
|
17 |
| MRS Vollziegel Biegemoment (Nm) |
|
17 |
| MRS Lochstein Biegemoment (Nm) |
|
17 |
| MRS Leichtbeton Biegemoment (Nm) |
|
17 |
| MRS Beton Anzugsdrehmoment (Nm) |
Tinst
|
20 |
| MRS Vollziegel Anzugsdrehmoment (Nm) |
Tinst
|
15 |
| MRS Lochstein Anzugsdrehmoment (Nm) |
Tinst
|
10 |
| MRS Leichtbeton Anzugsdrehmoment (Nm) |
Tinst
|
5 |
| MRS Beton Bohrloch-Ø mm |
d0
|
6 |
| MRS Vollziegel Bohrloch-Ø mm |
d0
|
6 |
| MRS Lochstein Bohrloch-Ø mm |
d0
|
6 |
| MRS Leichtbeton Setztiefe mm |
hnom
|
60 |
| MRS Beton Bohrlochtiefe mm |
h0
|
40 |
| MRS Vollziegel Bohrlochtiefe mm |
h0
|
50 |
| MRS Lochstein Bohrlochtiefe mm |
h0
|
70 |
| MRS Beton Setztiefe mm |
hnom
|
30 |
| MRS Vollziegel Setztiefe mm |
hnom
|
40 |
| MRS Lochstein Setztiefe mm |
hnom
|
60 |
| Zusatzinformationen |
| Gewicht FS |
|
1.110 kg |
| Gewicht SK |
|
10.500 kg |
| Typ |
|
7.5 x 110 |
| 1 kN ? 100 kg |
| Sicherheitsfaktor 5 |

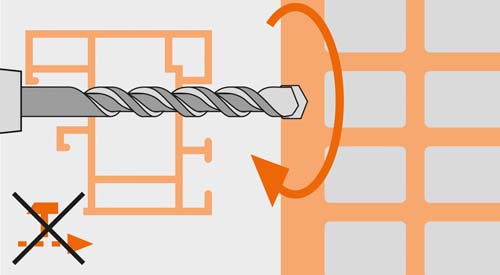

| In Lochstein ohne Schlag bohren |
| In Leichtbeton ohne Vorbohren |
| Bauteildicke; Schraubenlänge minus Setztiefe |
