EN 16983

Unter der EN 16983 findet man Tellerfedern. Sie entsprechen der DIN 2093 und gehören zur Familie der Scheiben.

Aufbau und Anwendung

Eine Tellerfeder findet man auch unter der Bezeichnung Belleville-Federscheibe oder konische Federscheibe. Der Name konische Federscheibe beschreibt das Aussehen der Scheibe, da sie eine konische Ausarbeitung hat. Die konische Ausarbeitung ist für die federnde Wirkung der Tellerfeder verantwortlich. Federscheiben der EN-Norm 16983 kommen überall dort zum Einsatz, wo bei Konstruktionen viel Kraft benötigt wird, aber gleichzeitig nur wenig Platz vorhanden ist. Die Anwendungsmöglichkeiten und die Wirkung der Federscheiben lassen sich durch Stapeln gezielt verändern. Man unterscheidet dabei verschiedene Stapelweisen, wie zum Beispiel das Federpaket oder die Federsäule.

Material

In unserem Shop bieten wir Ihnen Tellerfedern der EN 16983 aus Edelstahl und Federstahl blank an.

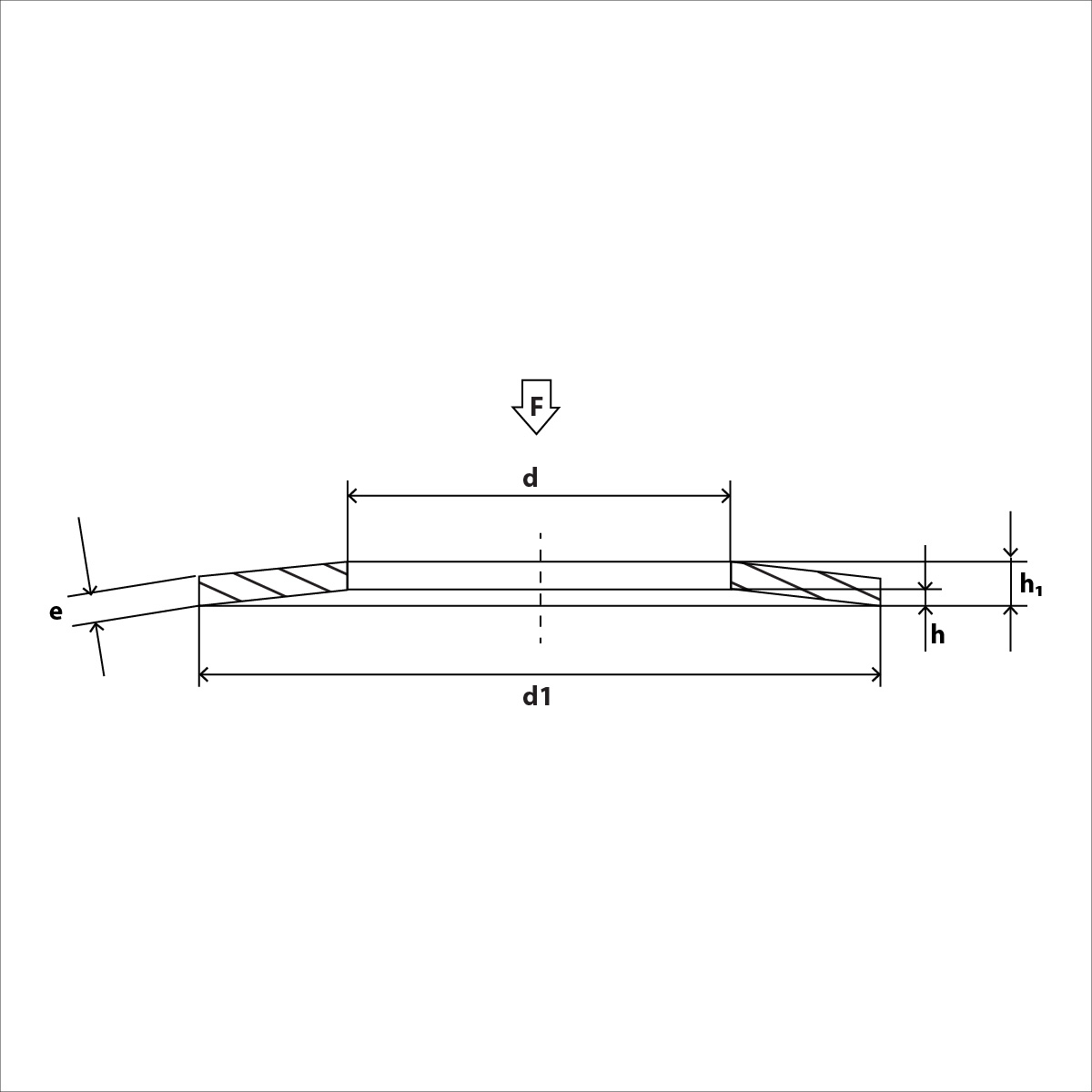

EN-16983 Skizze

Tellerfedern DIN EN 16983 Technische Daten
D mm  D1 mm  E mm H mm H1 F, N
3,2 8 0,4 0,2 0,6 96,2
5,2 10 0,4 0,3 0,7 87,8
5,2 15 0,7 0,55 1,25 340,2
6,2 12,5 0,5 0,35 0,85 120
6,2 12 0,5 0,35 0,85 133,5
7,2 14 0,8 0,3 1,1 283,8
8,2 16 0,9 0,35 1,25 362,5
8,2 16 0,6 0,45 1,05 172
10,2 18 1 0,4 1,4 450,6
10,2 20 1,1 0,45 1,55 548,2
10,2 20 0,9 0,55 1,45 411,7
12,2 20 0,8 0,55 1,35 304,3
12,2 25 1,5 0,55 2,05 104,0
12,2 23 1,25 0,6 1,85 863,4
14,2 23 1 0,6 1,6 474,7
14,2 28 1,5 0,65 2,15 1033
16,3 28 1 0,8 1,8 490
16,3 31,5 1,75 0,7 2,45 1391
16,3 31,5 1,25 0,9 2,15 790,5
18,3 35,5 2 0,8 2,8 1864
18,3 35,5 1,25 1 2,25 730,9
20,4 40 2,25 0,9 3,15 2336
22,4 45 2,5 1 3,5 2773
25,4 50 3 1,1 4,1 4255
28,5 56 2 1,6 3,6 1910
31 63 2,5 1,75 4,25 2942
40,5 70 4 1,7 5,7 9025
