Bei Passscheiben und Stützscheiben handelt es sich um zylinderförmige Sicherheitsscheiben. Passscheiben DIN 988 sind genormt – sie gibt es nach Norm in unterschiedlichen Stärken. Diese Eigenschaft ist wichtig, da sie bei Fertigungstoleranzen diese ausgleichen und so die Verbindung sichern. Durch die genannte Dickenstufung kann im Abstand von 0,1 mm jede denkbare Variation an Toleranz ausgeglichen werden. Übrigens gibt es auch Passscheiben die nicht nach DIN 988 gefertigt werden. Hier findet man auch andere Maße.
Sinnvoll ist der Einsatz von Scheiben die nicht in der Norm enthalten sind, wenn der Spalt oder Durchmesser der Toleranz durch die in der DIN enthaltenen Maße nicht abgedeckt werden kann. Hierbei gibt es fertige Modelle oder auf Anfrage auch Sonderteile die extra produziert werden. Natürlich muss die Sonderanfertigung gesägt, gedreht und geschliffen werden, dadurch ist sie in der Produktion deutlich teurer. Man bezeichnet diese Scheiben auch als Distanzscheiben. Aber auch die Verwendung von Sicherungsringen oder Abpassscheiben.
Gerade im Fahrzeugbau, Maschinenbau und bei getrieben werden die Sicherungsscheiben verwendet um das Axialspiel auszugleichen. Hierbei wird beim Angleichen oder Ausfüllen von Spalten bei runden Bausteilen die zugelassene Toleranz erreicht. Beim Vermessen der Toleranz ist es wichtig die Endmaße des Spalts zu beachten. Nun kann man eine Kombination aus Scheiben zusammenstellen, die Toleranzen überbrückt. Man spricht hierbei auch von Dickenkombination. Wir liefern die DIN 988 in einem Durchmesser von 3 mm bis 100 mm. Gerade beim Material sollte man bedenken, ob die Befestigung Edelstahlscheiben benötigt oder Scheiben aus blankem Stahl ausreichend sind.
Wenn Sie Fragen zur Verbindung mit Pass- und Stützscheiben haben, dann sind wir gerne für Sie da. Unser Innendienst und unsere Technik hilft Ihnen sicherlich weiter und beantwortet Ihr Anliegen schnellstmöglich. Wenn es sich um technische Fragen zur Norm handelt, bitte wir Sie Ihre Anfrage per E-Mail zu senden, so können wir diese an die passende Person leiten.

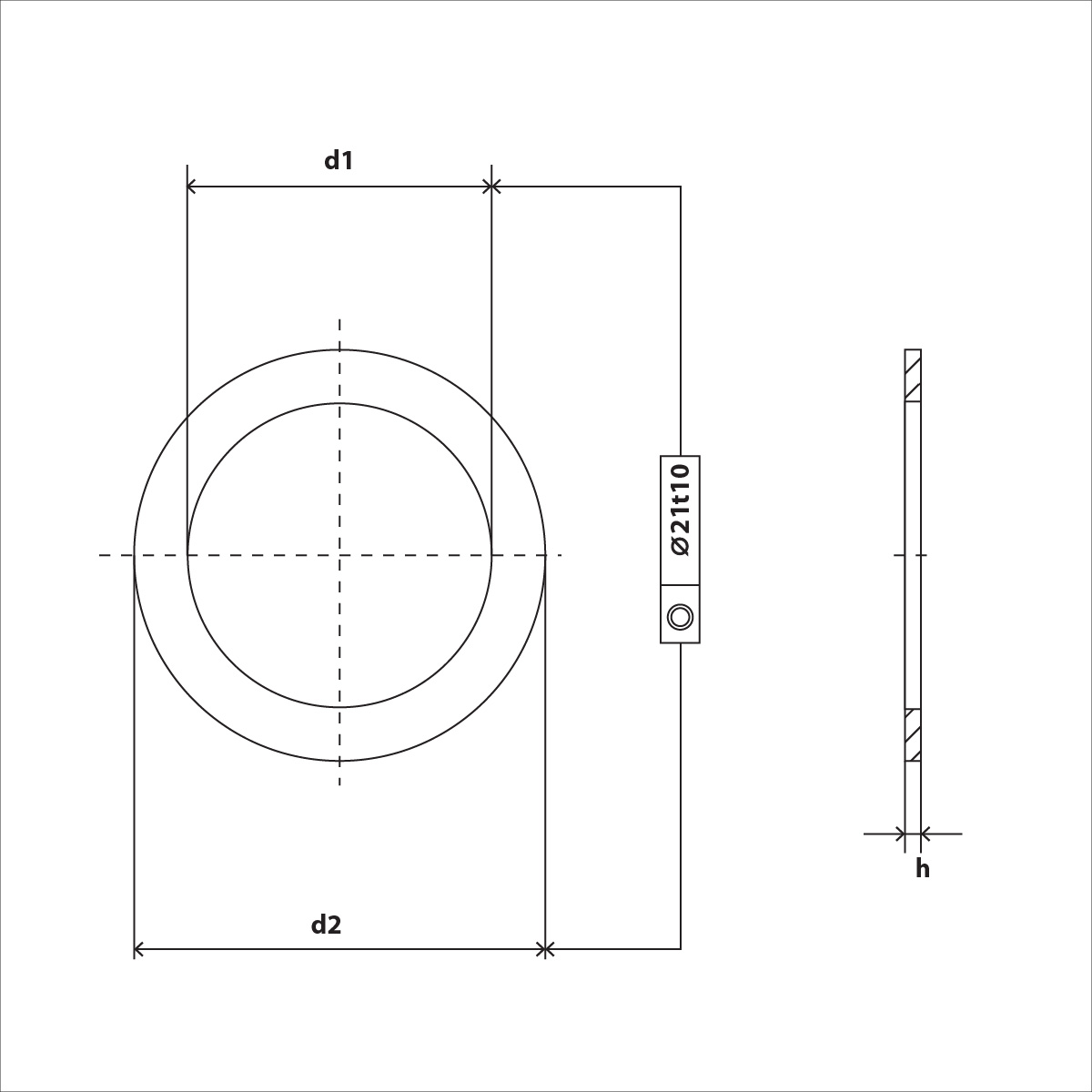

DIN 988 Technische Daten
Nenngröße
d1
d2
h
M3
3
6
lt. Abmessung
M5
4
8
lt. Abmessung
M6
6
12
lt. Abmessung
M8
8
14
lt. Abmessung
M10
10
16
lt. Abmesusng
M12
12
18
lt. Abmessung
M14
14
20
lt. Abmessung
M15
15
21
lt. Abmessung
M16
16
22
lt. Abmessung
M17
17
24
lt. Abmessung
M18
18
25
lt. Abmessung
M20
20
28
lt. Abmessung
M22
22
30/32
lt. Abmessung
M25
25
35/36
lt. Abmessung
M26
26
37
lt. Abmessung
M28
28
40
lt. Abmessung
M30
30
42
lt. Abmessung
