Anwendung und Allgemeines

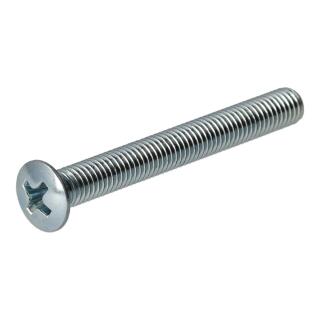

Diese Linsensenkschraube hat ein besonders weit gefächertes Feld an Anwendungsmöglichkeiten. Das Anwendungsgebiet ist ähnlich wie bei Senkschrauben, mit dem Unterschied, dass bei diesen Schrauben eine kleine Wölbung oberhalb des Kopfes ist, welche sich vom Untergrund abhebt. Sprich die Schraube liegt abgesehen von der Rundung Plan auf, aber birgt trotzdem keine Verletzungsgefahr.
DIN-Norm / ISO-Norm
Die DIN 966 beinhaltet alle Schrauben mit Linsensenkkopf, metrischem Vollgewinde und Kreuzschlitz-H-Antrieb. Seit der Umstellung von der deutschen Industrienorm auf die ISO-Norm wird auch die ISO 7047 als Ersatz angeboten. Die beiden Normen sind austauschbar. Auch wenn beinahe jedes Detail in den Normen festgelegt ist, wird keine Aussage über Material und Festigkeit getroffen.
Kopfform
Linsensenkköpfe werden nach dem Verschrauben keinerlei zusätzliche Oberfläche bieten und sind am Ende Plan verarbeitet. Zumindest fast Plan, denn eine kleine Wölbung zu Zierzwecken bleibt bestehen. Der große Vorteil einer Senkschraube bleibt allerdings weiterhin bestehend. Die Verletzungs- oder Beschädigungsgefahr bleibt ebenso gering wie bei einem Senkkopf. Insbesondere in Kombination mit der glänzenden Optik der Verzinkung dieses Produktes kann sich die Optik sehen lassen.
Antrieb
Der Kreuzschlitz stellt einen der beliebtesten Antriebsformen dar, und das seit dem Jahr 1900. In diesem Jahr hat der Schlitzantrieb echte Konkurrenz bekommen. Die Kreuzform bot damals die weitaus bessere und einzige Alternative. Ein besserer Halt, Kraftübertragung und Handhabung begründen die so große Beliebtheit. Aber Kreuzantrieb ist nicht gleich Kreuzantrieb.
Man unterscheidet zwischen zwei Sorten, die wir auf unserer Website als H oder Z markiert haben. Die wahrscheinlich bekannteste Variante ist der H-Antrieb. Bei diesem handelt es sich um das einfache Kreuz, während die Z-Variante mehr einem Stern gleicht. Achten Sie also bei der Auswahl des Werkzeuges auf den richtigen Aufsatz, um eine reibungslose Verschraubung zu gewährleisten.
Gewinde
Ein metrisches Vollgewinde bietet die Möglichkeit, über ein Gegengewinde wie bei einer Mutter die Schraube bis zum Kopf zu befestigen, und dadurch einen besonders guten Halt auf ganzer Fläche.
Material
Aus einer Festigkeit von 4.8 ergibt sich eine Zugfestigkeit von 400 n/mm² und eine Streckgrenze von 320 n/mm². Damit findet diese Schraube sich gewiss nicht im oberen Bereich der Festigkeitsklassen, doch für kleinere Möbelstücke oder ähnliche Gegenstände der Inneneinrichtung eignet sich diese Schraube alle Male.
Das gewählte Material zur Produktion dieses Modells ist verzinkter Stahl. Stahl hat sich mit der Zeit als geeignetster Werkstoff zur Schraubenherstellung herausgestellt. Er bleibt trotz seiner unglaublich hohen Stabilität gleichermaßen formbar und verwendbar. Diese Schraube kommt aber nicht in einfachem blanken Stahl, sondern in galvanisch verzinkter Ausgabe. Auch Galvanisierung oder galvanische Verzinkung wird der Prozess der Zinkbeschichtung genannt. Dabei gehen Zink und Stahl unter Feuchtigkeitseinwirkung in eine galvanische Zelle über, was die Zinkschicht rosten lässt.
Somit wird die Zinkschicht quasi geopfert, um den Stahl zu schützen. Über die Lebensdauer und Effektivität dieses Verfahrens entscheidet die Dicke der Schutzschicht. Seien Sie jedoch gewarnt, denn die Galvanisierung bietet keinen hundertprozentigen Rostschutz. Edelstahl ist weitaus effektiver.
Passendes Zubehör
Neben einer passenden Mutter können wir Ihnen einen passenden Kreuzschlitzdreher gleich mitliefern. Schutzhandschuhe und Farbrollen fürs nächste Bauprojekt finden Sie auch. Oder sollen es doch lieber neue Sägeblatter sein? Egal was Ihr Handwerkerherz höherschlagen lässt für daheim oder professionell, bei uns werden Sie garantiert fündig.
Technische Zeichnung und Daten
| DIN 966 Technische Daten |
| d | k max. | f | dk | m(Schlitz-Breite) | a | Bit-PH |
| M1,6 | 0,96 | 0,4 | 3 | 1,9 | 0,6 | 0 |
| M2 | 1,2 | 0,5 | 3,8 | 2,5 | 0,8 | 1 |
| M2,5 | 1,5 | 0,6 | 4,7 | 2,8 | 0,9 | 1 |
| M3 | 1,65 | 0,75 | 5,6 | 3,1 | 1 | 1 |
| M4 | 2,2 | 1 | 7,5 | 4,5 | 1,4 | 2 |
| M5 | 2,5 | 1,25 | 9,2 | 5,3 | 1,6 | 2 |
| M6 | 3 | 1,5 | 11 | 6,8 | 2 | 3 |
| M8 | 4 | 2 | 14,5 | 9 | 2,5 | 4 |
