Anwendung und Allgemeines

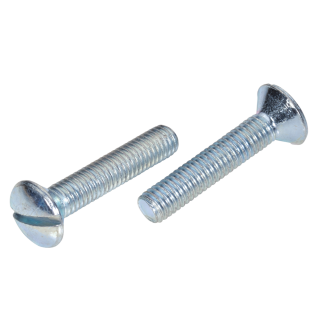

Ein echter Klassiker der Schrauben im Möbelbau sind die Senkschrauben. Ganz eng mit ihnen verwandt sind Linsensenkschrauben. Mit dem Linsensenkkopf bildet diese Schraube eine gleichermaßen geringe Oberfläche im Werkstück und bietet gleichzeitig eine optisch ansprechende Form. Aber auch in allen anderen Bereichen, in denen eine unauffällige Schraube gewünscht ist, kann dieses Modell nützlich sein.
DIN-Norm / ISO-Norm
Die DIN 964 wird nur noch selten verbaut, da sie gegen die neue ISO 2010 ausgetauscht werden kann. Diese Normen fassen alle Schrauben mit einem Linsensenkkopf, Schlitzantrieb und metrischem Vollgewinde zusammen. Die DIN 964 finden Sie bei uns in einer umfangreichen Materialauswahl:
- Edelstahl
- Stahl blank
- Stahl verzinkt
- Messing
- Messing verchromt
- Messing vernickelt
- Polyamid
Kopfform
Der Linsensenkkopf kombiniert die Vorteile vom Senkkopf mit einem schönen Aussehen als Zierde. Die Verletzungsgefahr beim Linsensenkkopf ist besonders gering.
Antrieb
Wie in der ISO 2010 beschrieben handelt es sich hierbei um einen Schlitzantrieb. Der Schlitzantrieb war einer der ersten Schraubenantriebe. Er ist überaus leicht zu bedienen und schmeichelt mit seinem Aussehen. Andererseits kann man sehr leicht abrutschen, insbesondere wenn man mit einer hohen Drehzahl arbeitet. Auch die Kraftübertragung leidet unter der Einfachheit.
Gewinde
Da dieses Produkt mit einem metrischen Vollgewinde geliefert wird, entfällt eine Spitze. Vollgewinde haben den großen Vorteil, dass der Halt der Schraube auf ganzer Länge entsteht, weil das Gewinde durchgängig ist und bis unter den Kopf reicht. Teilgewinde gehen davor in einen glatten Schaft über. Die Metrik macht das Montieren mit einer Mutter oder einem Gegengewinde möglich.
Material
Verzinkte Schrauben bieten einen guten Korrosionsschutz im Innenbereich und eine umso schönere Optik. Wer jedoch eine komplett rostfreie Schraube verbauen möchte, sollte lieber zu Edelstahlschrauben greifen. Die galvanische Verzinkung ist ein Prozess, in dem eine Zinkschicht auf den Stahl der Schraube aufgetragen wird. Je dicker diese ist, desto langlebiger und effektiver ist der Schutz.
Die Festigkeit beträgt 4.8 und befindet sich im unteren Segment der Festigkeitsklassen. Somit hält sie kleineren Belastungen problemlos stand und auch die Wasserstoffversprödung bleibt dieser Schraube erspart. Die Zugfestigkeit entspricht 400 n/mm² und die Streckgrenze 320 n/mm².
Passendes Zubehör
Sie finden bei uns nicht nur die passenden Muttern im geeigneten Material, sondern auch Unterlegscheiben und vieles mehr im Bereich der Befestigungstechnik. Sollten Sie ein spezielles Produkt benötigen, so zögern Sie nicht, Kontakt zu uns aufzunehmen.
Technische Zeichnung und Daten
| DIN 964 Technische Daten |
| d | k max. | f | t min. | t max. | n |
| M1 | 0,6 | 0,25 | 0,4 | 0,5 | 0,25 |
| M1,2 | 0,72 | 0,3 | 0,5 | 0,6 | 0,3 |
| M1,4 | 0,84 | 0,35 | 0,52 | 0,65 | 0,3 |
| M1,6 | 0,96 | 0,4 | 0,65 | 0,8 | 0,4 |
| M2 | 1,2 | 0,5 | 0,8 | 1 | 0,5 |
| M2,5 | 1,5 | 0,6 | 1 | 1,2 | 0,6 |
| M3 | 1,65 | 0,75 | 1,2 | 1,45 | 0,8 |
| M3,5 | 1,93 | 0,9 | 1,4 | 1,7 | 0,8 |
| M4 | 2,2 | 1 | 1,6 | 1,9 | 1 |
| M5 | 2,6 | 1,25 | 2 | 2,3 | 1,2 |
| M6 | 3 | 1,5 | 2,5 | 2,8 | 1,6 |
| M8 | 4 | 2 | 3,4 | 3,7 | 2 |
| M10 | 5 | 2,5 | 4,2 | 4,6 | 2,5 |
