Anwendung und Allgemeines

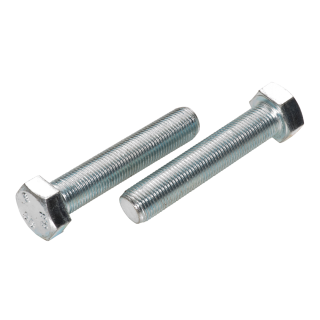

Die Sechskantschraube der DIN 961 ist das wohl beliebteste Produkt der Feingewinde Schrauben. Der Einsatzbereich reicht von der Kfz-Technik über den Hausbau bis hin zum Maschinen- und Anlagenbau. Aber auch Zuhause lässt sich diese Schraube vielseitig einsetzen. Das Feingewinde sorgt für stärkeren Halt auf weniger Länge, somit ist diese Schraube unerlässlich, wenn es gilt, Kleinstteile zu verbinden.
DIN-Norm / ISO-Norm
Diese Schraube entspricht der DIN 961, die sich in die heutige ISO 8676 übertragen lässt. Beide Normen sind von den Daten her gleich und haben keine Unterschiede, hierbei handelt es sich lediglich um verschiedene Namensgebungen. Diese spezifischen Normen beschreiben Schrauben mit einem Sechskantkopf, Fein- und Vollgewinde. Über die Härte, Material und Beschichtung trifft die Norm keine Aussage.
Kopfform
Der überaus beliebte Sechskantkopf bietet ein ganzes Bündel an Vorteilen. Die Herstellung der hexagonalen Form ist simpel und preisgünstig. Darüber hinaus sorgt der 120 Gradwinkel der benachbarten Seiten für eine optimale Kraftübertragung des Anzug-Drehmomentes. Der Sechskant stellt aufgrund seiner vielen Vorteile eine der meistgekauften Schraubenarten dar.
Antrieb
Mit einem Ring-, Maul- oder Steckschlüssel lässt sich der Außensechskantantrieb kinderleicht befestigen. Dadurch hat diese Schraubenart auch einen zusätzlichen Namen erhalten: Schlüsselschraube. Dieser ist zwar fachlich nicht ganz korrekt, aber im Volksmund akzeptiert. Wie weiter oben bereits erwähnt, geht hier keine Energie beim Montieren verloren. Ein weiterer großer Vorteil ist das Platzersparnis, denn die Sechskantschraube kann entweder seitlich oder von oben festgezogen werden.
In einigen wenigen Fällen wird ein zusätzlicher Schlitz auf dem Sechskant eingekerbt, wodurch Sie die Wahl des Antriebs bekommen.
Gewinde
Die große Besonderheit dieser Schraube ist das feine Vollgewinde. Das Vollgewinde erstreckt sich über die ganze Länge des Körpers und reicht somit bis zum Kopf der Schraube. Sie sieht vergleichsweise kurz aus, was nicht bedeutet, dass sie dadurch an Stärke verliert, denn die fehlende Länge wird mit dem Feingewinde wieder wettgemacht. Charakteristisch für so ein Gewinde ist die geringere Tiefe und das engere Gewindeprofil bei gleichbleibendem Flankenwinkel. Somit entsteht deutlich mehr Zugkraft. Wenn Sie auf der Suche nach einer hochwertigen Schraube sind, die auch in kleinen Räumen schwere Teile hält, sind, dann greifen Sie zu!
Durch die Metrik dieser Schraube entsteht die Notwendigkeit einer Mutter zum Befestigen.
Material
Immer wieder beweist sich Stahl als beliebtes Metall zur Schraubenherstellung. Trotz herausragender Stabilität kann dieser Werkstoff perfekt geformt werden. Da Stahl anfällig für Oxidation ist, wurde bei diesem Modell eine galvanische Verzinkung aufgetragen. Im Grunde ist diese Beschichtung nichts weiter als eine extra Zinkschicht auf der Oberfläche. Je stärker und dicker diese ist, umso langlebiger und effektiver ist auch der Korrosionsschutz.
Bei der Qualität unserer Schrauben sparen wir an keiner Ecke, weshalb die Stabilität dieses Produktes herausragend ist. Mit 8.8. befindet sie sich im Bereich des akzeptierten Standards und weist eine Zugfestigkeit von 800 n/mm² und eine Streckgrenze von 640 n/mm² auf.
Wenn Sie ein anderes Material wünschen, bieten wir dieses Modell auch aus blankem Stahl, gelb verchromt oder Edelstahl an.
Passendes Zubehör
Eine Mutter ist beim Gebrauch dieser Schraube ebenso unverzichtbar wie der passende Schlüssel für den Sechskantantrieb. All dies und noch viele weitere Artikel, die von Vorteil für Sie sein könnten, bieten wir in unserem Onlineshop an.
Technische Zeichnung und Daten
DIN 961 Technische Daten |
Maße |
M 2 |
M 3 |
M 4 |
M 5 |
M 6 |
M 7 |
M 8 |
M 10 |
M 12 |
M 14 |
M 16 |
M 18 |
M 20 |
M 22 |
s |
4 |
5,5 |
7 |
8 |
10 |
11 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
k |
1,4 |
2 |
2,8 |
3,5 |
4 |
4,8 |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
11,5 |
12,5 |
14 |
a max |
1,2 |
1,5 |
2,1 |
2,4 |
3 |
3 |
3,75 |
4,5 |
5,25 |
6 |
6 |
7,5 |
7,5 |
7,5 |
Maße |
M 24 |
M 27 |
M 30 |
M 33 |
M 36 |
M 39 |
M 42 |
M 45 |
M 48 |
M 52 |
M 56 |
M 63 |
s |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
95 |
k |
15 |
17 |
18,7 |
21 |
22,5 |
25 |
26 |
28 |
30 |
33 |
35 |
40 |
a max |
9 |
9 |
10,5 |
10,5 |
12 |
12 |
13,5 |
13,5 |
15 |
15 |
16,5 |
18 |
