DIN 939

Unter der DIN 939 findet man Stiftschrauben mit Einschraubende. Sie gehören zur Gruppe der Stiftschrauben und zur Familie der Schrauben.

Aufbau

Schrauben der DIN 939 sind Schrauben ohne Antrieb und ohne angeschmiedeten Kopf. Ausgestattet sind sie mit zwei Gewindeenden und einem innenliegenden Schaft. Ihre Gewinde sind metrische Teilgewinde. Die Enden nennt man Einschraubende und Mutternende. Während das Einschraubende im Werkstück bleibt, wird das Mutternende zur Fixierung eines Gegenstückes genutzt.



Artikel 1 - 7 von 7

Einsatz

Eingesetzt werden Stiftschrauben der DIN 939 dann, wenn eine Verbindung geschaffen werden soll, die häufig gelöst werden soll.

Material

In unserem Shop bieten wir Ihnen Stiftschrauben der DIN 939 aus Edelstahl, Stahl blank und Stahl verzinkt an.

Edelstahl

Edelstahl zeichnet sich gegenüber anderen Stahlsorten durch seine besondere Reinheit aus. Edelstahl eignet sich hervorragend für den Einsatz im Außenbereich, da er einen hohen Korrosionsschutz aufweisen kann.

Stahl blank

Stahl ist eine Eisen-Kohlenstoffverbindung, deren Kohlenstoff-Massenanteil bei maximal 2 % liegt. Eisen ist der Hauptbestandteil von Stahl. Um bei einigen Stahlsorten gewünschte Stahleigenschaften zu erhalten, werden ihnen bestimmte Elemente nachträglich hinzu legiert. Die Stahleigenschaften sind abhängig vom Wärmebehandlungszustand, dem Mengenanteil der Begleitelemente sowie dem Mengenanteil der nachträglich hinzu legierten Legierungselemente.

Stahl verzinkt

Stahl wird verzinkt, um einen höheren Korrosionsschutz zu erzielen. Beim Verfahren des Verzinkens wird der Stahl mit einer dünnen Zinkschicht überzogen. Diese dünne Zinkschicht sorgt für einen aktiven Korrosionsschutz, indem sie gegenüber dem edleren Eisen als Opferanode wirkt.

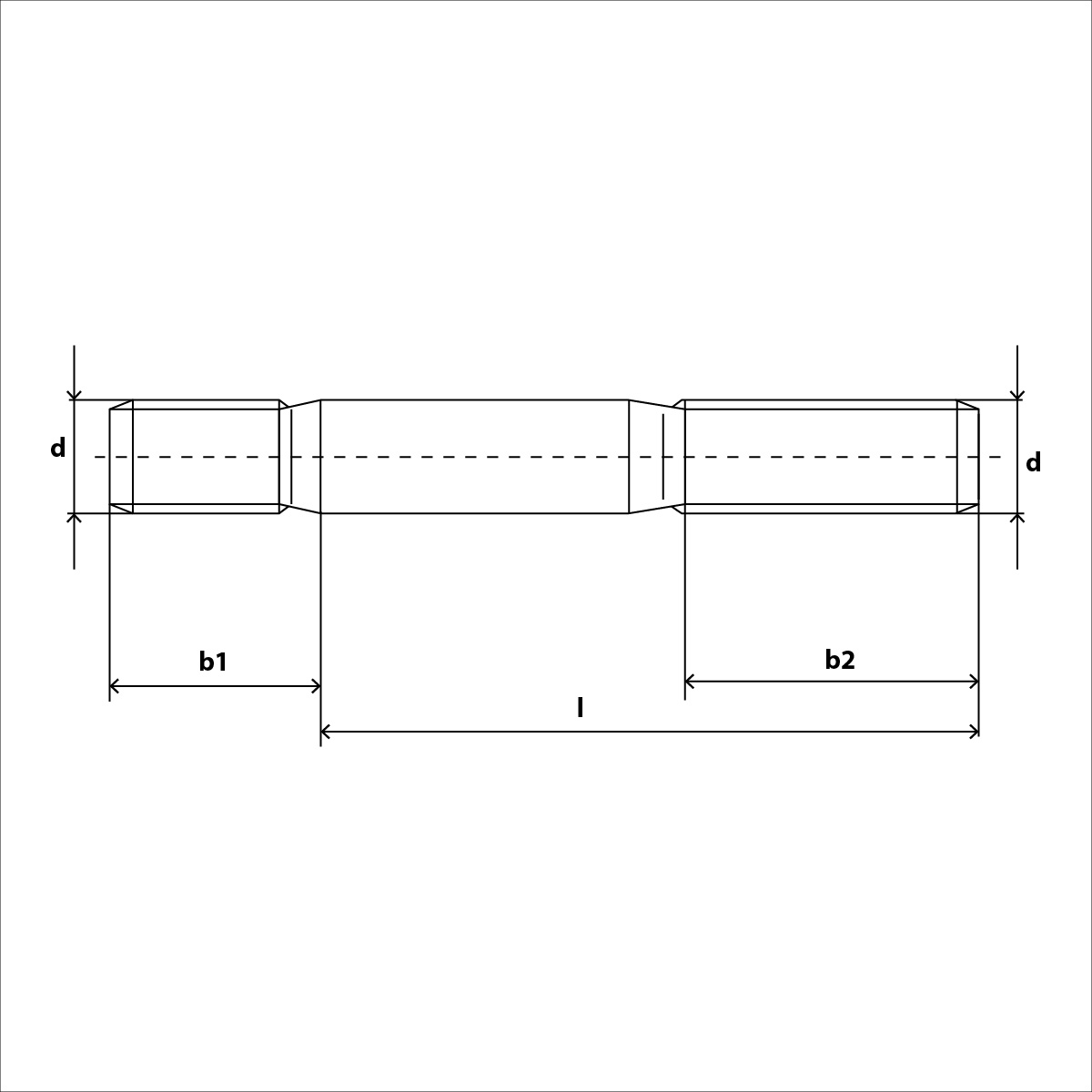

DIN 939 Skizze

DIN 938 Technische Daten
Maße b1 x1 x2 b2(l < 125mm) b2(l < 200mm) b2 (l > 200mm)
M5 6,5 2 1 16 22 -
M6 7,5 2,5 1,25 18 24
M8 10 3,2 1,6 22 28 2-
M10 12 3,8 1,9 26 32 45
M12 15 4,3 2,2 30 36 49
M14 18 5 2,5 34 40 53
M16 20 5 2,5 38 44 57
M20 25 6,3 3,2 42 48 61
M22 28 6,3 3,2 46 53 65
M24 30 7,5 3,8 54 60 73
M27 35 7,5 3,8 60 66 79
M30 38 9 4,5 66 72 85
