DIN 935

Unter der DIN 935 findet man Kronenmuttern mit hohem Rand. Sie gehören zur Familie der Muttern.

Aussehen und Aufbau

Die Kronenmutter ist eine Mutter, mit Schlitzen an einem Ende. Ihr Aussehen erinnert an die Turmkrone einer Burg, weshalb sie im englischen auch castellated nut genannt werden. Kronenmuttern der DIN 935 haben zudem ein metrisches Gewinde und eine sechseckige Form. Ihr Antrieb ist der Sechskantantrieb.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 6 von 6
Artikel 1 - 6 von 6

Anwendung

Kronenmuttern kommen in vielen technisch anspruchsvollen Bereichen zum Einsatz, wo aus sicherheitsrelevanten Gründen Schraubverbindungen eingesetzt werden müssen, die auch unter stärksten Belastungen eine hohe Festigkeit garantieren. Aufgrund ihrer speziellen Konstruktion sorgen sie für eine maximale Zuverlässigkeit und höchste Sicherheit auch unter maximalen Belastungen. Durch die seitlich geschlitzte Krone der Mutter wird ein Splint geführt, der zusätzlich durch eine im Schraubenschaft angebrachte Querbohrung geführt und damit fixiert wird. Durch diese Art der Befestigung wird sichergestellt, dass die mit dem vorgesehenen Drehmoment angezogenen Schraube fest in ihrer Stellung gehalten wird. Sie lässt sich nur nach dem Lösen des Splintes wieder lösen. Durch dieses System wird eine maximale Sicherheit gegen eine nachlassende Festigkeit der Verschraubung, besonders, wenn physikalisch sehr anspruchsvolle Einflüsse auf die Schraubverbindung wirken, erzielt.

Material

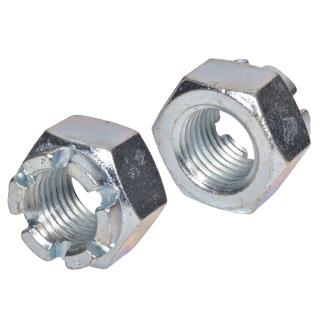

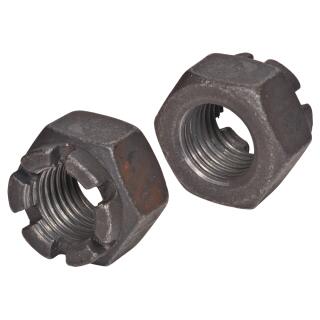

Kronenmuttern der DIN 935 bieten wir Ihnen in unserem Shop aus Stahl blank, Stahl verzinkt und Edelstahl an.

DIN 935 Skizze

DIN 935 Technische Daten
Maße de max m n min Din w max Splint
M8 - 9,5 2,5 13 6,5 2x16
M10 - 12 2,8 17 8 2,5x20
M12 16 15 3,5 19 10 3,2x22
M14 18 16 3,5 22 11 3,2x25
M16 22 19 4,5 24 13 4x28
M18 25 21 4,5 27 15 4x32
M20 28 22 4,5 30 16 4x36
M22 32 26 5,5 32 18 5x36
M24 34 27 5,5 36 19 5x40
M26 38 30 5,5 41 22 5x50
M27 38 30 5,5 41 22 5x45
M28 38 30 5,5 41 22 5x50
M30 42 33 7 46 24 6,3x50
M32 46 35 7 50 26 6,3x56
M33 46 35 7 50 26 6,3x56
M36 50 38 7 55 29 6,3x63
M39 55 40 7 60 31 6,3x71
M42 58 46 9 65 34 8x71
M45 62 48 9 70 36 8x80
M48 65 50 9 75 38 8x80
M50 65 50 9 75 38 8x80
M52 70 54 9 80 42 8x90
M56 75 57 9 85 45 8x100
M58 80 65 11 90 48 10x100
M60 80 63 11 90 48 10x100
M64 85 66 11 95 51 10x100
M68 90 69 11 100 54 10x112
72 95 73 11 105 58 10x112
M76 100 76 11 110 61 10x125
M80 105 79 11 115 64 10x140
