Anwendung und Allgemeines
Fast in jedem erdenklichen Bereich einsetzbar, erfreut sich die Sechskantschraube äußerster Beliebtheit. Im handwerklichen oder industriellen Bereich, bei Verbindungen von Holz zu Metall oder Reinverbindungen beider Werkstoffe überall kann sie verwendet werden. Sollten genauere Daten wie Material, Festigkeit oder Gewindetyp Ihren Wünschen nicht entsprechen, haben Sie die Möglichkeit, jede Variante dieses Modells in unserem Onlineshop zu finden.
DIN-Norm / ISO-Norm

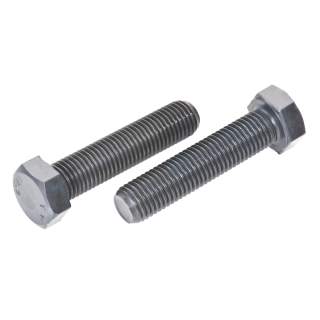

Hierbei handelt es sich um die deutsche Industrienorm 933, oder in Form der ISO um die Nummer 4017. Die hier beschriebenen Sechskantschrauben mit metrischem Vollgewinde sind überaus beliebt. Ihr schlichter und leicht zu montierender Kopf sowie die Reihe an nützlichen Eigenschaften macht sie zu einem echten Klassiker im Sortiment.
Kopfform
Der Sechskant ist, wie im Namen beschrieben, hexagonal, also sechseckig aufgebaut. Dadurch ergibt sich ein Winkel von 120 Grad von Seite zu Seite. Wie Sie später beim Antrieb bemerken werden, ergeben sich dadurch viele Vorteile bei der Montage und Befestigung. In seltenen Fällen wird neben dem namensgleichen Antrieb auch ein Schlitz in den Kopf eingearbeitet. Bei diesem Modell ist das jedoch nicht der Fall. Begründet durch die Form ergibt sich auch ein kostengünstiges Herstellungsverfahren, welches sich im Preis der Schraube widerspiegelt.
Antrieb
Die hexagonale Form des Kopfes gibt auch den Namen des Antriebes vor, welcher in diesem Fall der Außensechskantantrieb ist. Der Unterschied zum Innensechskant besteht darin, dass die Schraube ausschließlich von einem Ring-, Steck- oder Maulschlüssel, der von außen um den Antrieb greift, montiert werden kann. Beim Innensechskant geht man wie beim herkömmlichen Kreuzschlitz vor. Darüber hinaus hat der notwendige Schlüssel für den allgemein bekannten Namen Schlüsselschraube gesorgt. Die sechseckige Form bietet einen perfekten Anzug-Drehmoment, wodurch die Kraftübertragung reibungslos funktioniert.
Gewinde
Die DIN 933 enthält ausschließlich Schrauben mit einem metrischen Vollgewinde. Dadurch ergibt sich ein Halt auf ganzer Länge der Schraube. Darüber hinaus ist Vorbohren bei Holzverarbeitung immer notwendig, allerdings gibt es auch keine Verletzungsgefahr durch eine Spitze. Dank der Metrik dieses Modells brauchen Sie eine Mutter zur Befestigung. Wenn Ihnen ein metrisches Teilgewinde lieber ist, finden Sie dieses unter der DIN 931 ebenfalls bei uns im Shop.
Material
Mit Stahl treffen Sie meistens die richtige Wahl des Materials. Die Verarbeitung ist gut, der Werkstoff stabil und das Aussehen top! Insbesondere das schwarze blanke Design schmeichelt Hobby-Projekten mit einem industriellen Style. Zusätzlich ist jedoch zu beachten, dass Sie direkten dauerhaften Wasserkontakt vermeiden sollten, denn blanker Stahl rostet sehr schnell. Wollen Sie dies vermeiden, bieten wir die gleiche Schraube auch in Edelstahl oder diversen Schutzbeschichtungen an. Mit einer Festigkeit von 12.9 hält sich diese Schraube im oberen Bereich der Stabilität und hält sogar extremen Belastungen stand. Die Zugfestigkeit von 1200 n/mm² und Streckgrenze von 1080 n/mm² bieten optimalen Halt in jeder Situation.
Passendes Zubehör
Wie bei jedem metrischen Gewinde brauchen Sie Muttern zum Montieren des Produktes. Auch ein Schrauben-, Maul- oder Steckschlüssel ist unerlässlich. Darüber hinaus kann eine Unterlegscheibe von großem Vorteil sein, wenn Sie die übrigen Bauteile schützen wollen.
Technische Zeichnung und Daten
| DIN 933 Technische Daten |
| Maße |
s |
k |
a max. |
| M2 |
4 |
1,4 |
1,2 |
| M3 |
5,5 |
2 |
1,5 |
| M4 |
7 |
2,8 |
2,1 |
| M5 |
8 |
3,5 |
2,4 |
| M6 |
10 |
4 |
3 |
| M7 |
11 |
4,8 |
3 |
| M8 |
13 |
5,3 |
3,75 |
| M10 |
17 |
6,4 |
4,5 |
| M12 |
19 |
7,5 |
5,25 |
| M14 |
22 |
8,8 |
6 |
| M16 |
24 |
10 |
6 |
| M18 |
27 |
11,5 |
7,5 |
| M20 |
30 |
12,5 |
7,5 |
| M22 |
32 |
14 |
7,5 |
| M24 |
36 |
15 |
9 |
| M27 |
41 |
17 |
9 |
| M30 |
46 |
18,7 |
10,5 |
| M33 |
50 |
21 |
10,5 |
| M36 |
55 |
22,5 |
12 |
| M39 |
60 |
25 |
12 |
| M42 |
65 |
26 |
13,5 |
| M45 |
70 |
28 |
13,5 |
| M48 |
75 |
30 |
15 |
| M52 |
80 |
33 |
15 |
| M56 |
85 |
35 |
16,5 |
| M64 |
95 |
40 |
18 |
