Anwendung und Allgemeines
Die häufigsten Anwendungsbereiche von Schrauben der DIN 7984 sind die Metallverarbeitung und Elektrotechnik. In der Tat ist dies bei den meisten Zylinderschrauben der Fall. Durch die Kopfform, die in der Regel einen Innensechskantantrieb mit sich bringt, kann diese Schraube problemlos an schwer zugänglichen Stellen angebracht werden.
DIN-Norm / ISO-Norm
Die überaus nützliche DIN 7984 beschreibt Zylinderschrauben mit niedrigem Kopf und einem Innensechskant ohne Führung. Diese Norm ist sowohl mit Teil- als auch mit Vollgewinde erhältlich. Über Festigkeit und Material trifft die Norm erst mal keine Aussage. Auch eine passende ISO lässt sich nicht finden.
Kopfform
Der größte Vorteil der Zylinderschraube ist die gleichnamige Kopfform. Der zylindrische Aufbau ermöglicht eine platzsparende und effiziente Verwendung. Zylinderschrauben sind entweder mit hoch angesetztem oder niedrigem Kopf erhältlich. In diesem Fall handelt es sich um einen niedrigen Kopf. Das bringt eine noch größere Platzersparnis mit sich.
Antrieb
Der zylindrische Kopf muss in diesem Fall über einen Innensechskantantrieb festgezogen werden. Da es sich hierbei um einen niedrigen Kopf handelt, sollte man meinen, dass auch eine Schlüsselführung vorhanden ist. Diese entfällt allerdings bei der DIN 7984 komplett. Einerseits gibt die fehlende Schlüsselführung keinen zusätzlichen Halt, andererseits passen hier auch herkömmliche Innensechskantschlüssel. Der sechseckige Aufbau dieses Antriebs bietet eine sehr gute Kraftübertragung.
Gewinde
Hierbei handelt es sich um eine Schraube mit einem metrischen Teilgewinde. Metrische Schrauben benötigen im Gegensatz zu Holz- oder Blechschrauben keine Spitze, können dafür aber mit Muttern oder einem anderen Gegengewinde befestigt werden. Das Teilgewinde mit Vollschaft erstreckt sich nur über einen Teil des Körpers, bevor es in einen Schaft übergeht, welcher bis zum Kopf reicht. Somit sitzt die Schraube im befestigten Zustand nur bedingt in der Führung und sorgt für einen Halt an genau der Stelle, wo er benötigt wird.
Material

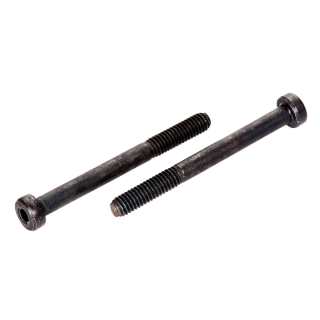

Die DIN 7984 ist in vielen Materialien erhältlich und bei uns im Shop verfügbar, allerdings besteht dieses Modell aus blankem Stahl. Stahl ist der berechtigte Standard für Schrauben, denn die überaus leichte Formbarkeit bei extrem hoher Stabilität ist durchaus beachtlich. Die blanke schwarze Optik dieses Artikels bietet einen rustikalen und groben Stil, der sich perfekt in die Umgebung einreiht. Es ist allerdings Vorsicht geboten, wenn Sie in feuchter Umgebung arbeiten, da der fehlende Korrosionsschutz die Rostbildung erheblich begünstigt.
Die Festigkeit dieser Schraube liegt bei 8.8 im mittleren Bereich, der gleichzeitig den Standard darstellt. Durch die Zugfestigkeit von 800 n/mm² und der Streckgrenze von 640 n/mm² entfällt auch das Risiko der Wasserstoffversprödung. Ohne Risiko des Materialversagens hält diese Schraube also den meisten Belastungen stand.
Passendes Zubehör
Sie brauchen noch weiteres Zubehör wie passende Muttern, Unterlegscheiben oder andere Artikel, um Ihr Projekt abzurunden? Bei uns werden Sie bestimmt fündig! Von Baustoffen über Schrauben bis hin zum Werkzeug haben wir alles im Sortiment und freuen uns über jede Bestellung, die Ihnen Ihren Traum verwirklicht. Dabei weisen unsere Produkte höchste Qualität auf und das zu super Preisen.
Technische Zeichnung und Daten
| DIN 7984 Technische Daten |
| Maße |
M 3 |
M 4 |
M 5 |
M 6 |
M 8 |
M 10 |
M 12 |
M 14 |
M 16 |
M 18 |
M 20 |
M 22 |
M 24 |
| dk |
5,5 |
7 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
33 |
36 |
| k |
2 |
2,8 |
3,5 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| s |
2 |
2,5 |
3 |
4 |
5 |
7 |
8 |
10 |
12 |
12 |
14 |
14 |
17 |
| Antrieb-TX |
T10 |
T20 |
T25 |
T30 |
T40 (T50) |
T50 |
- |
- |
- |
- |
- |
- |
- |
| b1 (l < 125 mm) |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
| b2 (l < 200 mm) |
- |
- |
- |
- |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
| b3 (l > 200 mm) |
- |
- |
- |
- |
- |
- |
- |
- |
57 |
61 |
65 |
69 |
73 |
Zylinderschrauben mit Innenstern, niedriger Kopf, ohne Schlüsselführung
DIN 7984 TX
| DIN 7984 TX Technische Daten |
| Maße |
M 4 |
M 5 |
M 6 |
M 8 |
| dk |
7 |
8.5 |
10 |
13 |
| k |
2,5 |
3,5 |
4 |
5 |
| Größe-TX |
T20 |
T25 |
T30 |
T40 (45) |
| b |
14 |
16 |
18 |
22 |
