Anwendung und Allgemeines
Als Sicherungs- und Sechskantmutter hat diese Mutter eine Vielzahl an Vorteilen. So gestaltet sich die Anbringung zum Beispiel nicht nur leicht, sondern auch platzsparend. Und ist diese Mutter erst ein Mal festgedreht, wird sie sich auch garantiert nicht lösen. Dank des Klemmteils wird diese Sicherungsmutter hauptsächlich in Bereichen angebracht, in denen verhindert werden soll, dass sich die Mutter durch Stöße oder Vibrationen von alleine löst.
DIN-Norm / ISO-Norm
Die DIN 7967 beschreibt Sechskantmuttern mit einem ganz besonderen Klemmteil. Hier befindet sich kein erweiterter Schaft auf hoch ausgebildeter Form oder ein Kunststoffteilchen, dass sich verbiegt. Stattdessen ist das Klemmteil im Grunde das Gewinde. So gehört diese Norm zu den Ganzmetallsicherungsmuttern, welche auch als Stoppmuttern, selbstsichernde oder selbsthemmende Muttern bezeichnet werden. Abgesehen von ihren selbsichernden Eigenschaften wird diese Norm nicht genauer spezifiziert. In unserem Shop finden Sie diese Norm als Federstahl mit verschiedenen Beschichtungen oder als Edelstahlausführung. Eine ISO-Norm, die dieser DIN entspricht, gibt es nicht.
Form

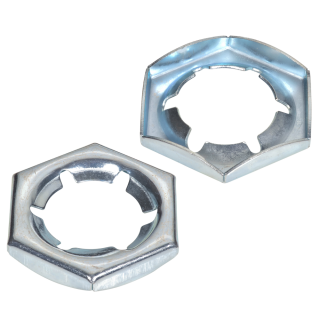

Diese Mutter ist sechseckig geformt, doch was direkt auffällt, wenn man die Optik mit anderen Sechkantmuttern vergleicht, ist ihre eher dünne Erscheinung. Die zweite Besonderheit ist die Art des Klemmteils. Wie bereits erwähnt, liegt das Klemmteil in der Mitte und ersetzt im Grunde das Gewinde. Dabei besteht das Klemmteil aus sechs nach unten gebogenen Metallteilchen, welche sich bei der Montage festklemmen. Danach ist die Mutter unwiderruflich mit der Schraube verbunden und kann dementsprechend nur ein Mal verwendet werden. Nach der Demontage muss dieses Produkt also entsorgt werden.
Antrieb
Grundsätzlich hat diese Mutter wegen ihrer sechseckigen Form einen Außensechskantantrieb. Allerdings ist die Mutter so dünn, dass man mit einem Schlüssel sehr leicht abrutscht. Deshalb wird empfohlen, den Großteil dieser Verbindung per Hand festzudrehen und lediglich die abschließende letzte halbe Umdrehung mit einem Sechskantschlüssel zu montieren. So rutschen Sie weniger ab, bringen jedoch im letzten Zug genug Kraft auf, damit das Klemmteil sich verformt.
Material
Diese Mutter besteht auf verzinktem Federstahl. Federstahl ist eine, im Vergleich zu herkömmlichen Stählen, besonders elastische Form des Stahls. So könnte man sagen, dass Federstahl weitaus stabiler ist, obwohl ein sehr großes Ungleichgewicht zwischen Streckgrenze und Zugfestigkeit besteht. Erstere ist meist weitaus größer. Neben Sicherungsmuttern wird Federstahl häufig in Federn für Kraftfahrzeuge oder als Bügel verwendet.
Auf den Federstahl wurde hier eine Verzinkung aufgetragen, um einen Korrosionsschutz herzustellen. Das angewandte Verfahren findet man auch unter den Namen Galvanisierung oder galvanische Verzinkung. Dabei handelt es sich um ein einfaches Bad aus Zink, in welches die Mutter eingetaucht wird. Dabei ist Zink keineswegs wasserabweisend. Die aufgetragene Zinkschicht dient lediglich dazu, sich für die Stahlmutter zu opfern und zuerst zu rosten. Dieser Effekt geht auf die Funktionsweise der galvanischen Zelle zurück und bedient sich den unterschiedlich edlen Eigenschaften beider Metalle.
Leider schützt eine Verzinkung nur so lange, bis die Zinkschicht komplett in Lösung gegangen ist. Danach fängt auch die Stahlmutter an zu rosten. Grundsätzlich sollten Sie in feuchten oder nassen Umgebungen daher immer Edelstahl nutzen. Nur so ist die dauerhafte Funktion Ihrer Verbindung sichergestellt.
Passendes Zubehör
Um eine sichere Verbindung herzustellen, brauchen Sie die passenden Schrauben. Finden Sie diese und andere Elemente der Befestigungstechnik bei uns im Online-Shop.
Technische Zeichnung und Daten
| DIN 7967 Technische Daten |
| Maße |
M 6 |
M 8 |
M 10 |
M 12 |
M 14 |
M 16 |
M 20 |
M 22 |
M 24 |
M 27 |
M 30 |
M 33 |
M 36 |
M 42 |
M 48 |
| d |
5,3 |
6,9 |
8,6 |
10,4 |
12 |
14,1 |
17,6 |
19,6 |
21 |
24,2 |
26,6 |
29,8 |
32,2 |
37,6 |
43,9 |
| m |
3 |
3,5 |
4 |
4,5 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
11 |
14 |
| s |
10 |
13 |
17 |
19 |
22 |
24 |
30 |
32 |
36 |
41 |
46 |
50 |
55 |
65 |
75 |
| t |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
0,7 |
0,8 |
0,8 |
0,9 |
1 |
1,1 |
1,2 |
1,3 |
1,4 |
1,6 |
