Die Bohrschrauben mit der DIN 7504 sind aus Edelstahl hergestellt. Wir stellen höchste Anforderungen an die Qualität unserer Produkte, welche in Handwerk und Industrie eingesetzt werden.
Hier finden Sie alle Produkte mit der genannten DIN 7504
Die DIN 7504 kann je nach Form durch die - Form K Sechskantkopf: ISO 15480 Form M Linsenkopf: ISO 15481 Form O Senkopf: ISO 15482 ersetzt werden.
Die DIN 7504 Bohrschraube in Edelstahl hat folgende Merkmale:
- Typ: Schrauben
- Name: Bohrschrauben, Blechschrauben
- Kopfform: Linsenkopf (Form M)
- Antrieb: Innenstern (passend für Torx-Bits)
- Gewinde: Blechgewinde
- Material: Edelstahl
- Anwendung: Wenn Sie zwei dünne Bleche aus Weichmetall (beispielsweise Aluminium) miteinander verbinden möchten oder ein dünnes Blech auf einem Profil fixieren wollen, dann ist die DIN 7504 die richtige Wahl. Weiter unten finden Sie eine Tabelle, welche Blechstärken empfohlen werden. Achtung: Nicht für dicke oder sehr harte Bleche geeignet!
- Einsatzort: Außenbereich oder Innenbereich
Mit den Edelstahl-Bohrschrauben können Sie ganz unbesorgt im Außenbereich arbeiten, denn der hohe Korrosionsschutz verhindert effektiv, dass Rost entsteht. Sollten die Schrauben im Poolbereich mit Chlor oder an der Küste mit salziger Meeresluft in Kontakt kommen, dann empfehlen wir Ihnen besser Edelstahl A4 zu nehmen. Mit dem zur Anwendung passenden Material haben Sie lange Freude an Ihrer Baukonstruktion. Sofern Sie lediglich eine Verschraubung im Innenbereich vornehmen, dann können Sie auch Bohrschrauben aus verzinktem Stahl nehmen.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne da.
DIN 7504 unterschiedliche Formen
Die DIN 7504 gibt es in unterschiedlichen Formen, welche sich durch die Kopfform der Bohrschrauben unterscheiden:
- Halbrundkopf (Linsenkopf) Form M oder N
- Senkkopf Form O
- Sechskantkopf Form K
- Linsen-Senkkopf Form R
Diese Kopfformen können nochmal unterschiedliche Antriebsarten aufweisen. Mit dem Innenstern-Antrieb, welcher hervorragend mit Torx-Bits angetrieben wird, haben Sie eine besonders gute Kraftübertragung. Dadurch sparen Sie einiges an Zeit und es gelingt eine schnelle Verschraubung.
Normalerweise können Sie auch gewöhnliche Blechschrauben für dünne Bleche nutzen, aber die Bohrschrauben haben den Vorteil einer Bohrspitze, welche das Vorbohren unnötig macht.
Mit der DIN 7504 können Sie eine Vielzahl an Arbeiten bewerkstelligen, wie beispielsweise beim Bau von:
- Solaranlagen
- Fassadenbau
- Metallbauten
- Biogasanlagen

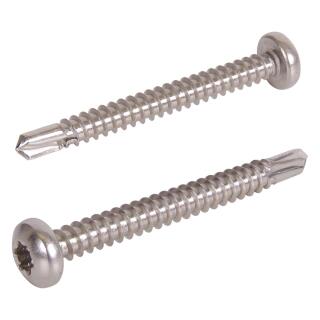

Bohrschrauben M mit Linsenkopf, Blechschraubengewinde Innenstern
DIN 7504
Technische Daten für DIN 7504 M
| DIN 7504 M Technische Daten |
| d |
2,9 |
3,5 |
3,9 |
4,2 |
4,8 |
5,5 |
6,3 |
| dp max.
|
2,3 |
2,8 |
3,1 |
3,6 |
4,1 |
4,8 |
5,8 |
| dk max.
|
5,6 |
6,9 |
7,5 |
8,2 |
9,5 |
10,8 |
12,5 |
| k max.
|
2,2 |
2,6 |
2,8 |
3,05 |
3,7 |
4 |
4,6 |
| Größe Bit |
TX8 |
TX10 |
TX15 |
TX20 |
TX25 |
TX25 |
TX30 |
| für Blechstärke mm |
0,7-1,9 |
0,7-2,25 |
0,7-2,4 |
1,75-3,0 |
1,75-4,4 |
1,75-5,25 |
2,0-6,0 |
