DIN 71802

Unter der DIN 71802 findet man Winkelgelenke, welche unterschiedliche Formen aufweisen können. Diese Formen geben Aufschluss über den tatsächlichen Aufbau der Verbindungselemente. Hier eine Übersicht der Formen:

  • Form C: mit Gewindezapfen, ohne Sicherungsbügel
  • Form CS: mit Gewindezapfen, mit Sicherungsbügel
  • Form AS: mit Gewindezapfen mit Sicherungsbügel

Ein Winkelgelenk der DIN 71802 besteht aus einer Kugelpfanne DIN 71805 und einem Kugelzapfen der DIN 71803. Beim Montieren wird der Kugelzapfen durch den Sprengring gedrückt und durch ihn auch gehalten. Ist die Haltekraft zu schwach, dann wird die Verbindung zwischen Kugelpfanne und Kugelzapfen durch den Sicherungsbügel abgesichert. Dieser ist einfach zu demontieren.

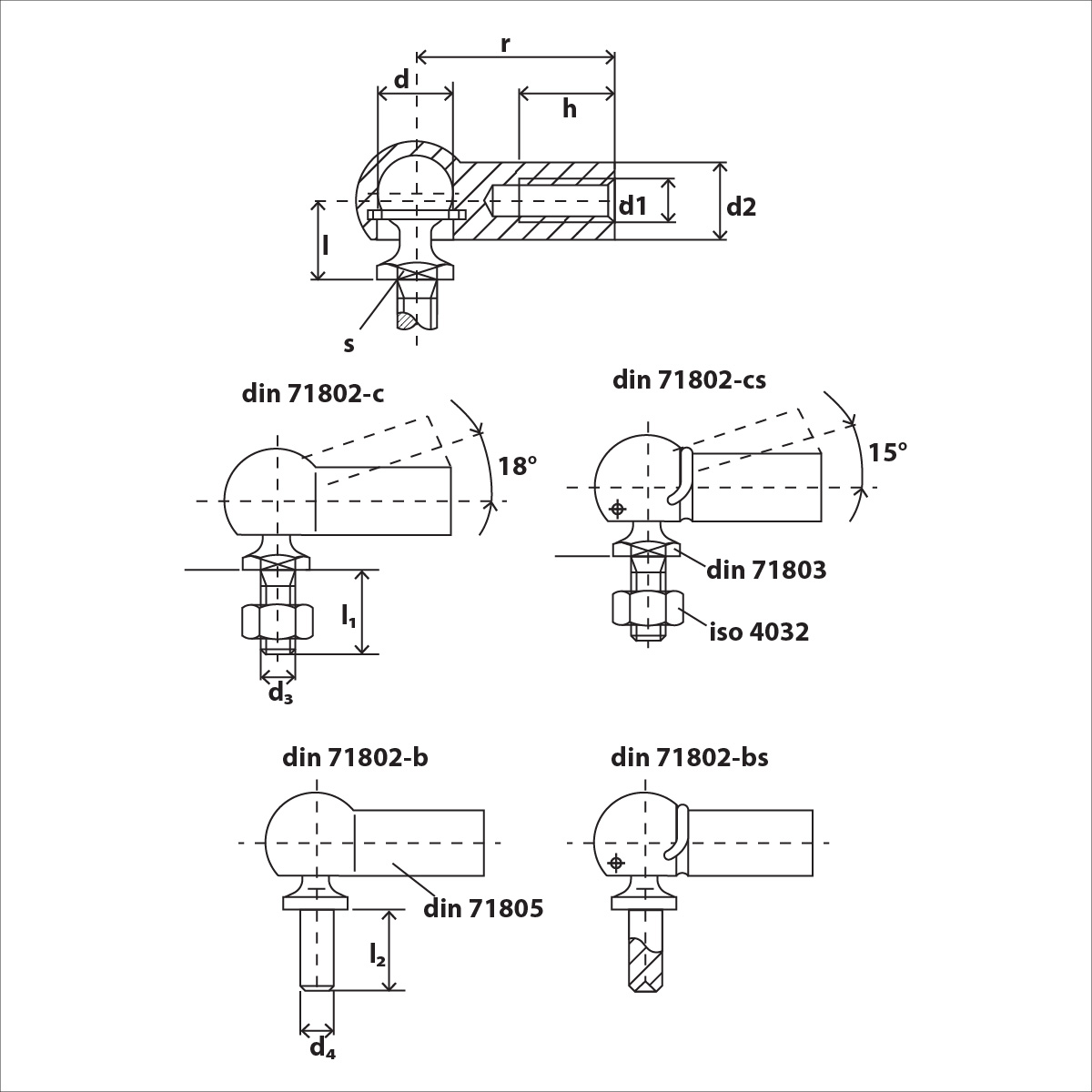

DIN-71802 Skizze

DIN 71802 Technische Daten
Sphere
diameter d 1 nominal size 		8 8 10 10 13 13 16 16 19 19
d 2 M5 M5 M6 M6 M8 M8 M10,
M12 		M
10 M 12 		M14x1,5
/ M14 / M16 		M14x1,5
/ M14 / M16
l 2 +/- 0,3 10 10 12 12 16 16 20 20 28 28
l 3 +/- 0,3 9 9 11 11 13 13 16 16 20 20
e min. 10,2 10,2 11,5 11,5 14 14 15,5 15,5 21,5 21,5
d 5 h11 5 5 6 6 8 8 10 10 14 14
l1 +/- 0,2 4 7,5 4,5 8 5 10 6 13 12 18
a +/- 0,3 22 22 25 25 30 30 35 35 45 45
sw h14 7 7 8 8 11 11 13 13 16 16

DIN 71802 - Winkelgelenke

d3 - der Nenndurchmesser des Gewindes
d1 - der Nenndurchmesser des Gewindes
s - Weite Sechskant
d - Durchmesser Kugelabschnitt
d4 - Durchmesser Stift
l2 - Stiftlänge
l1 - Gewindelänge
l - Länge von der Sitzbereich an der Mitte des kugelförmigen
h - die Länge des Innengewindes
d2 - der Außendurchmesser des Gelenk
R - Länge der Verbindung
