DIN 610

Unter der DIN 610 findet man Sechskant-Passschrauben mit kurzem Gewindezapfen. Sie gehören zur Familie der Schrauben.

Aussehen

Die Sechskant-Passschraube der DIN 610 hat einen Außen-Sechskantantrieb und einen Sechskantkopf. Sie verfügt über ein metrisches Teilgewinde und einen kurzen Gewindezapfen.

Anwendung

Die Sechskant-Passschraube der DIN 610 gehört, genau wie alle Passschrauben, zu den Spezialschrauben. Für viele verschiedene Anwendungen dient sie als Konstruktionselement. Sie ist ein Verbindungselement aus dem Bereich des Maschinenbaus. Durch ihre Passgenauigkeit sichert sie die Qualität der Verbindungen, denn aufgrund ihres eng tolerierten und geschliffenen Mittelstücks passt sie genau in die Bohrung. Der Spielraum der Schraube ist äußerst gering, da der Bohrlochdurchmesser von ihr vollständig ausgefüllt wird. So wird verhindert, dass die Befestigung wackelig oder instabil wird. Mithilfe von Passschrauben hergestellte Verbindungen sind also sicherer und belastbarer.

Auf Lager

Größe
VPE

DIN 610 Sechskant-Passschrauben kurzer Gewindezapfen Stahl 10.9 blank

7,56 € *

Auf Lager

Größe
VPE

DIN 610 Sechskant-Passschrauben kurzer Gewindezapfen Stahl 8.8 blank

5,47 € *

Artikel 1 - 2 von 2

Einsatzgebiet

Die Schrauben der DIN 610 kommen dort zum Einsatz, wo Verbindungen mit sehr exakter Passform benötigt werden. Der Fahrzeugbau und der Werkzeugbau sind gute Beispiele dafür.

Material

In unserem Shop bieten wir Ihnen Sechskant-Passschrauben der DIN 610 aus blankem Stahl an.

Stahl

Der Hauptbestandteil von Stahl ist Eisen. Eisen ist eine Eisen-Kohlenstofflegierung, deren Kohlenstoff-Massenanteil bei maximal 2 % liegen darf. Um einigen Stahlsorten bestimmte Eigenschaften zu verpassen, werden absichtlich bestimmte Elemente hinzu legiert. Die Eigenschaften von Stahl hängen vom Wärmebehandlungszustand, vom Mengenanteil der Begleitelemente und vom Mengenanteil der nachträglich hinzugefügten Legierungselemente ab.

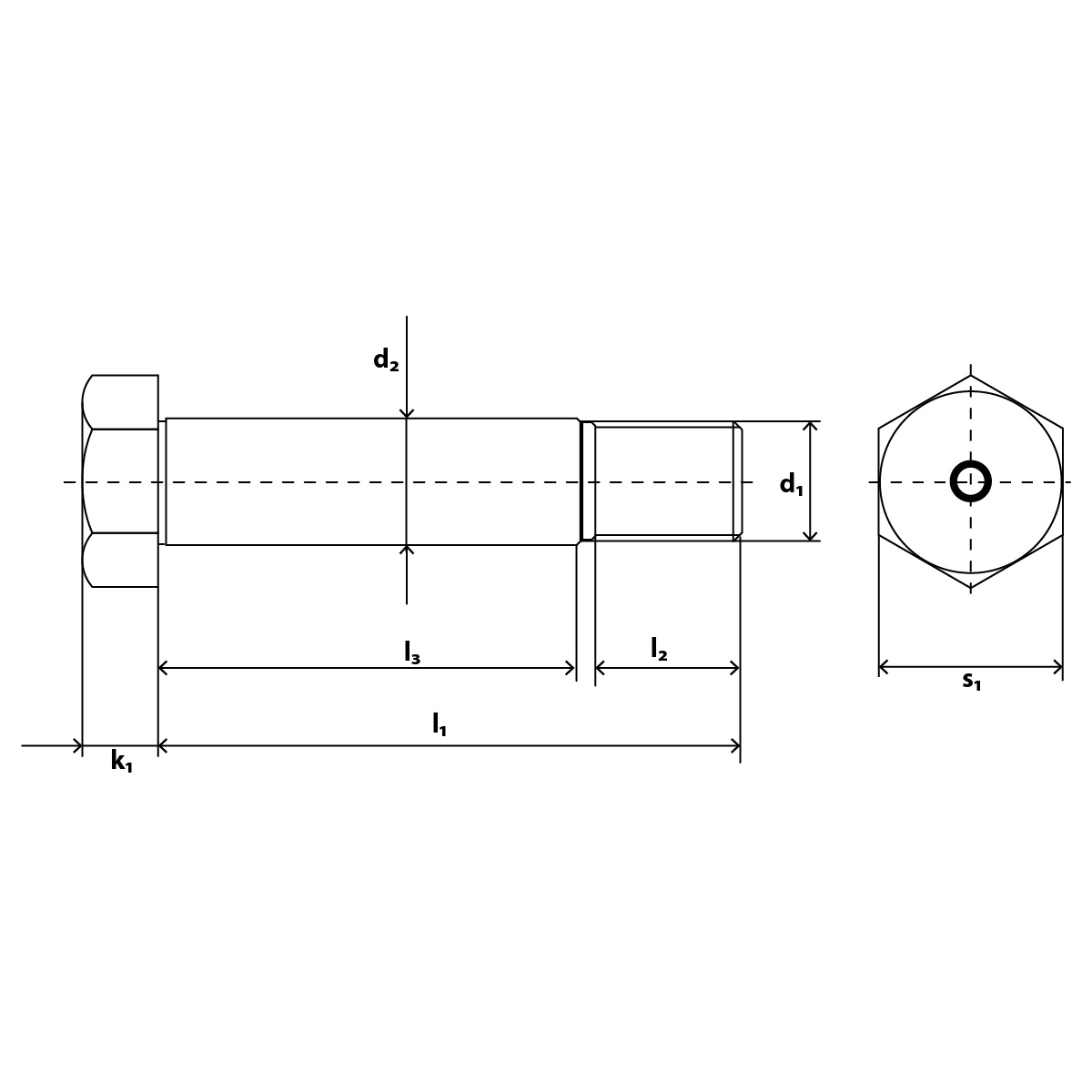

DIN 610 Skizze

DIN 610 Technische Daten
Maße	k	s	ds	b1(l < 50mm)	b2(l <150mm)	b3(l > 150mm)
M8	5,3	13	9	11,5	13,5	18,5
M10	6,4	16	11	13,5	15,5	20,5
M12	7,5	18	13	15,5	17,5	22,5
M14	8,8	21	15	17	19	24
M16	10	24	17	19	21	26
M20	12,5	30	21	22,5	24,5	29,5
M24	15	36	25	25,5	28,5	33,5
M30	19	46	32	-	34	39
