Anwendung und Allgemeines
Die Vierkantmutter in niedriger Ausführung wird hauptsächlich als Einlegemutter im Möbelbau, bei Gehäuseprofilen und Spritzgussteilen sowie der Elektro- und Fahrzeugtechnik angewandt. Dabei macht es die niedrige Form möglich, sogar in kleinen engen Räumen zu arbeiten. Historisch gesehen sind Vierkantmuttern die erste Form der Muttern.
DIN-Norm / ISO-Norm
Vierkantmuttern aller Art, sofern sie in niedriger Form vorhanden sind, werden in der DIN 562 zusammengefasst. Dabei spielt das Material erstmal keine Rolle, nur wichtig zu wissen ist, dass sie über ein metrisches Regelgewinde verfügen. Während diese Mutternart in früheren Zeiten die mit Abstand beliebteste und weitesten verbreitete war, wurde sie heute überwiegend von der Sechskantmutter abgelöst. Denn diese bietet eine bessere Kraftübertragung bei den Antriebsmöglichkeiten und ist maschinell beinahe gleich simpel herzustellen.
Form

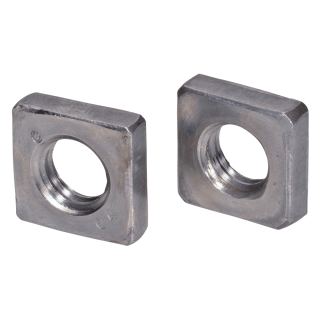

Die Mutter von außen betrachtet ist ein quadratisches flaches Stück Metall mit einem Loch im Inneren. Das Loch in der Mitte des Quadrats beinhaltet natürlich das metrische Gewinde. Als Antrieb verwendet man eine passende Nuss oder im Zweifelsfall sogar die Finger, auch wenn dies nicht den Optimalfall darstellt. Was diese Mutter so attraktiv machte, war die Einfachheit in der Herstellung per Hand. Beim Schmieden brauchte es nur wenige Handgriffe bis zur Fertigstellung einer Mutter. Heutzutage wird natürlich maschinell produziert und dennoch bietet die Quadratform gewisse Vorteile, denn beim Stanzen entsteht so gut wie kaum Abfall.
Material
Blanker Stahl sieht einerseits besonders schick aus und hat andererseits die perfekten Eigenschaften zur Herstellung von Bauteilen wie Muttern und Schrauben. So ist der Werkstoff unglaublich stabil bei gleichbleibender Flexibilität in der Herstellung. Darüber hinaus kann man Stahl sehr leicht weiter beschichten oder bearbeiten, um ihn resistent gegenüber Rost und anderen Korrosionen zu machen. Dabei hat man von Letzterem bei diesem Produkt keinen Gebrauch gemacht. Achten Sie also unbedingt darauf, Wasserkontakt zu verhindern, wenn Sie diese Schraube benutzen. Für Feuchtigkeit und Wasser ist Edelstahl die richtige Wahl.
Passendes Zubehör
Wir bieten nicht nur die passenden Schrauben und Muttern zu den Vierkantmuttern, sondern auch ein großes Sortiment an Werkzeug und weiterer Befestigungstechnik. Wenn Sie sich unsicher sind, welches Zubehör passt, dann kontaktieren Sie einfach unseren Innendienst.
Technische Zeichnung und Daten
DIN 562 niedrige Form Technische Daten |
Maße (d) |
s |
e min. |
m |
M1,6 |
3,2 |
4 |
1 |
M2 |
4 |
5 |
1,2 |
M2,5 |
5 |
6,3 |
1,6 |
M3 |
5,5 |
7 |
1,8 |
M4 |
7 |
8,9 |
2,2 |
M5 |
8 |
10,2 |
2,7 |
M6 |
10 |
12,7 |
3,2 |
M8 |
13 |
16,5 |
4 |
M10 |
17 |
21,5 |
5 |
