Die DIN 463 definiert Scheiben, auch oft als Sicherungsbleche bezeichnet, welche 2 Lappen haben.
Aufbau und Material der Bleche
Ein Lappen ist länger als der andere. Die genauen Größen kann man der Tabelle mit den technischen Daten entnehmen.

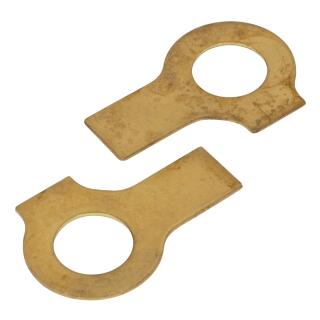

Wir bieten die Sicherungsbleche DIN 463 in unterschiedlichen Materialien mit verschiedenen Beschichtungen an. In Edelstahl A2 und A4, in blankem und verzinktem Stahl und in Messing.
Edelstahl A2 und A4 rosten nicht und haben einen sehr hohen Korrosionsschutz. Edelstahl A4 wird eigentlich nur benötigt, wenn extreme Umwelteinflüsse wirken, sei es salzige Luft am Meer und in Küstennähe oder wie Chlor im Schwimmbereich. Ansonsten reicht, sofern ein Korrosionsschutz erforderlich ist Edelstahl A2 vollkommen aus. Auch einen guten Korrosionsschutz bietet Messing, da es eine Verbindung aus Kupfer und Zink ist.
Einen nur leichten Korrosionsschutz und eher dekorativen Aspekt bietet der verzinkte Stahl. Wer im Innenbereich - also geschützt vor Witterungseinflüssen - die Scheiben verbaut, kann auch blanken Stahl nehmen. Dieser neigt zur Korrosion und verfärbt sich dadurch oft, bis er schwarz ist. Also eher etwas für unsichtbare Stellen.
Bei Verwendung der Sicherungsbleche mit der DIN 463 sollte einem bewusst sein, dass sie (bei allen Händlern) keinerlei Sicherungswirkung haben, weder gegen Lockern, noch gegen das Losdrehen. Daher kann man von einer Anwendung bei Schrauben ab einer Festigkeitsklasse 8.8 eher abraten diese als Sicherung zu verwenden. Die Norm hat bei Schrauben mit hoher Festigkeit keine Wirkung und ist auch als Setzsicherung nicht geeignet.
Wenn Sie Fragen zu Unterlegscheiben haben, dann sind wir gerne für Sie da.

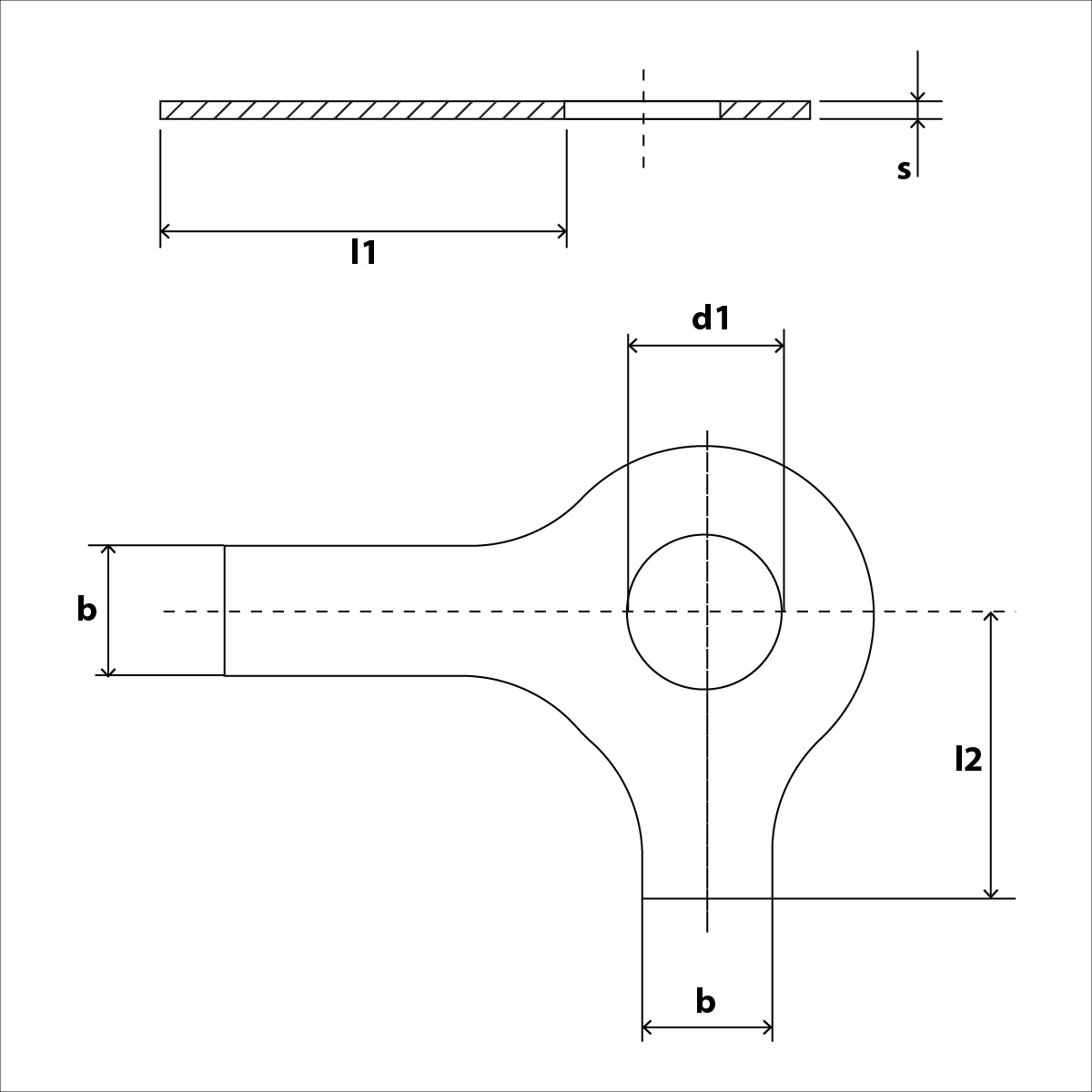

DIN 463 Technische Daten
Maße
d2
b
l1
l2
s
für Gewinde
3,2
7
4
13
5
0,38
M3
3,7
8
4
13
5,5
0,38
M3,5
4,3
9
5
14
6,5
0,38
M4
5,3
10
6
16
8
0,5
M5
6,4
12,5
7
18
9
0,5
M
8,4
17
8
20
11
0,75
M8
10,5
21
10
22
13
0,75
M10
13
24
12
28
15
1
M12
15
28
12
28
16
1
M14
17
30
15
32
18
1
M16
19
34
18
36
20
1
M18
21
37
18
36
21
1
M20
23
39
20
42
23
1
M22
25
44
20
42
25
1
M24
28
50
23
48
29
1,6
M27
31
56
26
52
32
1,6
M30
34
60
28
56
34
1,6
M33
37
66
30
60
38
1,6
M36
40
72
32
64
41
1,6
M39
43
78
35
70
44
1,6
M42
46
85
38
75
48
1,6
M45
50
92
40
80
50
1,6
M48
54
98
44
85
53
1,6
M52
