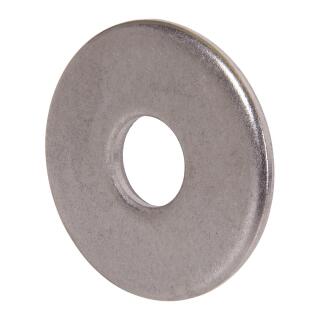

Die Unterlegscheiben mit der DIN 440 sind aus Edelstahl gefertigt und für professionelle Verbindungen entwickelt worden. Sie werden vorwiegend im Handwerk und der Industrie eingesetzt.
Hier finden Sie alle Produkte mit der genannten DIN 440
Die DIN 440 kann durch die ISO 7094 ausgetauscht werden.
Die DIN 440 Unterlegscheibe in Edelstahl hat folgende Merkmale:
- Typ: Scheiben, Beilegscheiben, Edelstahlscheiben
- Name: Unterlegscheiben
- Material: Edelstahl
- Einsatzort: Außenbereich und Innenbereich
Unterlegscheiben vergrößern die Auflagefläche der Schrauben, dadurch wird nicht nur ein besserer Halt erreicht, sondern auch das Material der Konstruktion geschont.
Der Vorteil bei Edelstahlscheiben ist, dass man sie bedenkenlos im Außenbereich einsetzen kann. Der hohe Korrosionsschutz verhindert, dass die Scheiben rosten. So ist die Verbindung besonders langlebig. Sollten Sie die Scheiben im Innenbereich verbauen, dann können Sie auch verzinkte Scheiben nutzen. Diese sehen nicht nur gut aus, sondern sind auch günstiger als Edelstahl. Wenn Sie im Außenbereich an der Küste bei besonders salzhaltiger Luft oder im Schwimmbadbau in der Nähe von Chlor arbeiten, dann sollten Sie lieber Edelstahl A4 wählen.
In unserem Shop finden Sie unterschiedliche FOrmen, Größen und Materialien.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
Einsatz der DIN 440
Die DIN 440 wird in den meisten Fällen im Holzbau verwendet. Die Unterlegscheiben sind sehr viel dicker als beispielsweise die DIN 125. In Kombination mit Holzschrauben werden die Scheiben genutzt um das Holz vor den Kräften des Kopfes der Schraube zu sichern und die Kraft der Schraubverbindung auf eine breitere Fläche zu verteilen.
Oft wird hierzu die DIN 571 mit einem Holzgewinde und Sechskantkopf verwendet. Sollte die Verwendung der Unterlegscheiben nicht möglich sein, kann man alternativ Holzbauschrauben mit einem Tellerkopf oder Senkschrauben in Kombination mit Rosetten nutzen.
DIN 440 unterschiedliche Formen
Folgende Formen gibt es:
- DIN 440 Form R
- DIN 440 Form V
Die Buchstabe bei der Form R ist das Kürzel für Rundloch. Bei der Form V die Abkürzung für Vierkantloch. Das beschreibt die Lochform der Unterlegscheibe, dieses kann eine Vierkant-Form oder eine runde Form aufweisen. Die Form V kommt bei Schrauben mit einem Vierkantansatz unter dem Kopf zum Einsatz wie beispielsweise bei Schlossschrauben. Bis auf die Form des Loches gibt es keine Unterschiede in Aufbau oder Abmessungen.
Hier finden Sie die technischen Angaben der Unterlegscheiben:
DIN 440 Form R Technische Daten |
d1
|
für Schrauben |
s |
d2
|
5,5 |
M5 |
2 |
18 |
6,6 |
M6 |
2 |
22 |
9 |
M8 |
3 |
28 |
11 |
M10 |
3 |
34 |
13,5 |
M12 |
4 |
44 |
17,5 |
M16 |
5 |
56 |
22 |
M20 |
6 |
72 |
24 |
M22 |
6 |
80 |
26 |
M24 |
6 |
85 |
30 |
M27 |
6 |
98 |
33 |
M30 |
6 |
105 |
36 |
M33 |
8 |
115 |
39 |
M36 |
8 |
115 |
42 |
M39 |
10 |
140 |
45 |
M42 |
8 |
150 |
48 |
M45 |
8 |
160 |
52 |
M48 |
10 |
170 |
56 |
M52 |
10 |
180 |
DIN 440 Form V Technische Daten |
d1
|
für Schrauben |
d2
|
s |
V5,5 |
M5 |
18 |
2 |
V6,6 |
M6 |
22 |
2 |
V9 |
M8 |
28 |
3 |
V11 |
M10 |
34 |
3 |
V14 |
M12 |
44 |
4 |
V18 |
M16 |
56 |
5 |
V22 |
M20 |
72 |
6 |
V26 |
M24 |
85 |
6 |
