Die Unterlegscheiben mit der DIN 440 sind aus verzinktem Stahl gefertigt und für professionelle Einsätze entwickelt worden. Die sehr gute Qualität richtet sich vorwiegend an Handwerk und Industrie.
Hier finden Sie alle Produkte mit der genannten DIN 440
Die DIN 440 kann durch die ISO 7094 ausgetauscht werden.

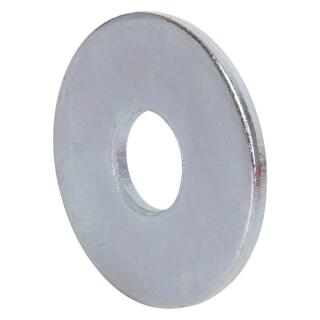

Die DIN 440 Unterlegscheibe in verzinktem Stahl hat folgende Merkmale:
- Typ: Scheiben, Beilegscheiben, Edelstahlscheiben
- Name: Unterlegscheiben
- Material: Stahl
- Oberfläche: galvanisch verzinkt
- Einsatzort: Innenbereich oder geschützter Außenbereich
Unterlegscheiben maximieren die Auflagefläche der Schrauben, dadurch wird nicht nur ein größerer Halt erzielt, sondern auch das Material des Bauwerks geschont.
Scheiben aus verzinktem Stahl sehen optisch deutlich besser als blanker Stahl aus und dadurch oxidieren sie nicht. Aber eine Verzinkung ist kein wirksamer Schutz gegen Rost, daher sollten Sie im Außenbereich und bei Feuchträumen unbedingt Unterlegscheiben in Edelstahl wählen. So gewährleisten Sie den passenden Korrsoionsschutz und eine langlebige Verbindung.
In unserem Shop finden Sie die DIN 440 in unterschiedliche Formen, Größen und Materialien.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
Einsatz der DIN 440
Gerade der professionelle Holzbau nutzt die DIN 440 besonders oft. Die Scheiben haben den Vorteil, dass sie deutlich dicker sind, als beispielsweise die DIN 125. Zusammen mit Holzschrauben werden die Scheiben verwendet um das Holz vor den Kräften des Kopfes der Schraube zu schützen und die auftretenden Kräfte auf eine breitere Fläche zu verteilen.
Häufig wird hierzu die DIN 571 mit einem Holzgewinde und Sechskantkopf verwendet. Sollte die Verwendung der Unterlegscheiben nicht möglich sein, kann man alternativ Holzbauschrauben mit einem Tellerkopf oder Senkschrauben in Kombination mit Rosetten nutzen.
DIN 440 unterschiedliche Formen
Folgende Formen gibt es:
- DIN 440 Form R
- DIN 440 Form V
Die Buchstabe bei der Form R steht für Rundloch, V für Vierkantloch. Das beschreibt die Lochform der Unterlegscheibe, dieses kann eine Vierkant-Form oder eine runde Form aufweisen. Die Form V kommt bei Schrauben mit einem Vierkantansatz unter dem Kopf zum Einsatz wie beispielsweise bei Schlossschrauben. Bis auf die Loch-Form gibt es keine Unterschiede in Aufbau oder Abmessungen.
Hier finden Sie die technischen Angaben der Unterlegscheiben:
DIN 440 Form R Technische Daten |
d1
|
für Schrauben |
s |
d2
|
5,5 |
M5 |
2 |
18 |
6,6 |
M6 |
2 |
22 |
9 |
M8 |
3 |
28 |
11 |
M10 |
3 |
34 |
13,5 |
M12 |
4 |
44 |
17,5 |
M16 |
5 |
56 |
22 |
M20 |
6 |
72 |
24 |
M22 |
6 |
80 |
26 |
M24 |
6 |
85 |
30 |
M27 |
6 |
98 |
33 |
M30 |
6 |
105 |
36 |
M33 |
8 |
115 |
39 |
M36 |
8 |
125 |
42 |
M39 |
10 |
140 |
45 |
M42 |
8 |
150 |
48 |
M45 |
8 |
160 |
52 |
M48 |
10 |
170 |
56 |
M52 |
10 |
180 |
DIN 440 Form V Technische Daten |
d1
|
für Schrauben |
d2
|
s |
V5,5 |
M5 |
18 |
2 |
V6,6 |
M6 |
22 |
2 |
V9 |
M8 |
28 |
3 |
V11 |
M10 |
34 |
3 |
V14 |
M12 |
44 |
4 |
V18 |
M16 |
56 |
5 |
V22 |
M20 |
72 |
6 |
V26 |
M24 |
85 |
6 |
