Die Bohrschrauben mit der DIN 7504 sind aus Stahl hergestellt und anschließend galvanisch verzinkt. Als Lieferant für Handwerk und Industrie ist die professionelle Qualität unserer DIN- und Normteile entscheidend. Wir liefern ausschließlich Profiqualität.
Hier finden Sie alle Produkte mit der genannten DIN 7504
Die DIN 7504 kann je nach Form durch die - Form K Sechskantkopf: ISO 15480 Form M Linsenkopf: ISO 15481 Form O Senkopf: ISO 15482 ersetzt werden.
Die DIN 7504 Bohrschraube in Stahl verzinkt hat folgende Merkmale:
- Typ: Schrauben
- Name: Bohrschrauben, Blechschrauben
- Kopfform: Senkkopf (Form O)
- Antrieb: Innenstern (ideal für Torx-Bits)
- Gewinde: Blechgewinde
- Material: Stahl
- Oberfläche: galvanisch verzinkt
- Anwendung: Wenn Sie zwei dünne Bleche aus Weichmetall (beispielsweise Aluminium) miteinander verbinden möchten oder ein dünnes Blech auf einem Profil fixieren wollen, dann ist die DIN 7504 die richtige Wahl. Weiter unten finden Sie eine Tabelle, welche Blechstärken empfohlen werden. Achtung: Nicht für dicke oder sehr harte Bleche geeignet!
- Einsatzort: Innenbereich oder geschützter Außenbereich
Verzinkte Bohrschrauben sind die perfekte Wahl, wenn es um Verschraubungen im Innenbereich geht. Sollten Sie Arbeiten im Außenbereich durchführen, dann ist Edelstahl die bessere Wahl. So erhalten Sie den nötigen Korrosionsschutz, damit kein Rost entsteht.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
DIN 7504 unterschiedliche Formen
Die DIN 7504 gibt es in einigen Formen, diese kann man anhand der Kopfform der Bohrschrauben unterscheiden:
- Halbrundkopf (Linsenkopf) Form M oder N
- Senkkopf Form O oder P
- Sechskantkopf Form K
- Linsen-Senkkopf Form R
Diese Kopfformen können unterschiedliche Antriebsarten aufweisen. Mit dem Innenstern-Antrieb, haben Sie eine ausgezeichnete Kraftübertragung und sparen sich einiges an Arbeitszeit.
Bohrschrauben sind den Blechschrauben sehr ähnlich. Der Aufbau unterscheidet sich ausschließlich in der Spitze. Bohrschrauben haben eine Bohrspitze, welche das Vorbohren unnötig macht.
Mit der DIN 7504 können Sie eine Vielzahl an Verschraubungen durchführen, wie beispielsweise bei der Konstruktion von:
- Solaranlagen
- Fassadenbauten
- Metallbauten
- Biogasanlagen

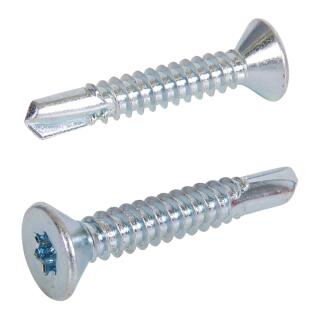

Bohrschrauben O mit Senkkopf, Blechschraubengewinde Innenstern-Antrieb
DIN 7504 O Technische Daten |
Maße |
2,9 |
3,5 |
3,9 |
4,2 |
4,8 |
5,5 |
6,3 |
für Blechstärke mm |
0,7 bis 1,9 |
0,7 bis 2,25 |
0,7 bis 2,4 |
1,75 bis 3,0 |
1,75 bis 4,4 |
1,75 bis 5,25 |
2,0 bis 6,0 |
dp max
|
2,3 |
2,8 |
TX8 |
3,6 |
4,1 |
4,8 |
5,8 |
dk max
|
5,5 |
7,3 |
7,5 |
8,4 |
9,5 |
10,8 |
12,4 |
k max
|
1,7 |
2,1 |
2,3 |
2,5 |
3,0 |
3,4 |
3,8 |
Bit |
TX8 |
TX10 |
TX15 |
TX20 |
TX20 |
TX25 |
TX30 |
